Creación de un dominio de fluido en Creo Simulation Live
Se puede crear un cuerpo fluido para la simulación de dominios de fluido externos o internos.
Ubicación en la interfaz de usuario: pulse en > .
Versión: Creo 7.0.0.0
Mire el vídeo en el que se muestra esta mejora:
¿Qué ventaja representa esta mejora?

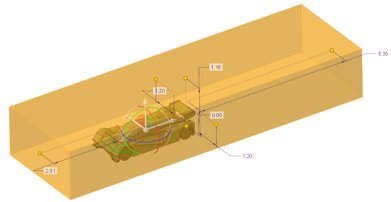

Se puede crear un dominio de fluido para piezas o conjuntos. Para un conjunto, cree una geometría de referencia para crear una envoltura de referencia sobre la marcha. Pulse con el botón derecho del ratón en un dominio de fluido y seleccione la casilla Quitar geometría interna (Remove Internal Geometry) para quitar la geometría interna. Cree un dominio de fluido interno o externo. Para un dominio de fluido externo, la transparencia se aplica automáticamente.
Para la simulación de un dominio de fluido, se necesita un cuerpo fluido. El comando Dominio del fluido (Fluid Domain) permite crear este cuerpo fluido para la simulación de dominio de fluido interno o externo.
 |  |
Se puede crear un dominio de fluido rápidamente, obtener una vista previa de los resultados y ver los cambios de dominio de fluido asociativos cuando se modifica la geometría.
Información adicional
Sugerencias: | Ninguno. |
Limitaciones: | • El dominio de fluido solo funciona con geometría estanca. • Las tolerancias deben ser similares para conjuntos y piezas. • La modificación de la tolerancia de nivel superior del conjunto para que sea tan pequeña como la tolerancia de los modelos de pieza aumenta las posibilidades de que la creación del dominio de fluido se realice correctamente. |
¿Reemplaza a funcionalidad existente? | No. |
Opciones de configuración asociadas con esta funcionalidad: | Ninguno. |
