Mejora de la herramienta de copia simétrica en el programa de esbozo
Se ha mejorado la herramienta Copia simétrica (Mirror) en el programa de esbozo.
Ubicación en la interfaz de usuario: pulse en > , seleccione las entidades esbozadas de las que desee crear una copia simétrica y pulse en
Crear copia simétrica (Mirror).
Crear copia simétrica (Mirror).Versión: Creo Parametric 7.0.0.0

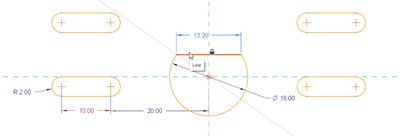

Mire el vídeo en el que se muestra esta mejora:
¿Qué ventaja representa esta mejora?
La utilización de la herramienta Copia simétrica (Mirror) en el programa de esbozo es más fácil y productiva. Además de las líneas de referencia, se puede seleccionar cualquier entidad de esbozo recta para definir la referencia para la copia simétrica. Entre las entidades elegibles para la referencia de simetría se incluyen las líneas de referencia de esbozo horizontal y vertical, y otras entidades geométricas rectas, tales como las aristas del modelo, la geometría proyectada, las curvas, las líneas esbozadas estándar y de construcción, y las líneas centrales. Por defecto, la entidad geométrica que se utiliza como eje de simetría para la copia simétrica no está bloqueada. El eje de simetría se puede cambiar arrastrándolo o arrastrando la geometría relacionada. Para bloquear automáticamente el eje de simetría durante la operación de copia simétrica, defina la opción de configuración sketcher_lock_symmetry_axis en yes.
Información adicional
Sugerencias: | La restricción simétrica también soporta el uso de cualquier entidad recta como referencia. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opciones de configuración asociadas con esta funcionalidad: | sketcher_lock_symmetry_axis: permite bloquear automáticamente el eje de simetría para las restricciones simétricas en el programa de esbozo. • yes: se bloquea el eje de simetría. • no: no se bloquea el eje de simetría. Este es el valor por defecto. |
