Mejora de la función de inclinación
Se ha mejorado la función Inclinación (Draft).
Ubicación en la interfaz de usuario: pulse en Modelo (Model) > Inclinación (Draft).
Versión: Creo Parametric 7.0.0.0
Mire el vídeo en el que se muestra esta mejora:
Consulte el vídeo sobre Learning Connector.
¿Qué ventaja representa esta mejora?
Se pueden cambiar fácilmente las superficies inclinadas existentes o aplicar otras nuevas de los modelos de diseño que ya están inclinadas. De este modo, se resuelve la dificultad frecuente de cambiar los ángulos de desmoldeo en los siguientes elementos:
• Modelos de pieza de base potencialmente redondeada ya inclinados del departamento de diseño
• Modelos importados con superficies inclinadas, redondeos y chaflanes

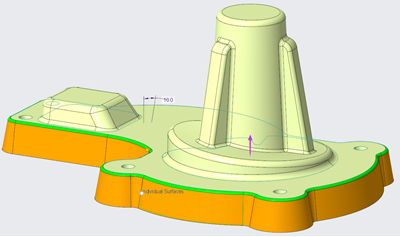

Se pueden seleccionar superficies como referencias en el selector Superficies inclinadas (Draft surfaces), incluso si se ha aplicado una inclinación previamente a las superficies. Entre los tipos de superficie soportados se incluyen superficies analíticas inclinadas, tales como conos y superficies regladas inclinadas. La aplicación detecta automáticamente el ángulo de desmoldeo existente con respecto a la articulación seleccionada y proporciona la cota del ángulo de desmoldeo con el valor detectado.
A continuación, se puede modificar la cota del ángulo de desmoldeo a un nuevo valor y aplicar el borrador nuevo o modificado. Esta mejora soporta la gestión de redondeos y chaflanes que se introdujo en versiones anteriores de Creo Parametric. Se pueden aplicar inclinaciones a modelos que contienen redondeos o chaflanes en los límites de las superficies inclinadas.
En los casos en los que se detectan distintos ángulos de desmoldeo para las superficies de referencia seleccionadas, se aplica un ángulo por defecto de 0 grados a las superficies. Cuando se introduce un nuevo ángulo de desmoldeo, todas las superficies se inclinan con el mismo ángulo especificado.
La facilidad de modificación de las superficies inclinadas, especialmente en los modelos importados y ya inclinados, aumenta la productividad.
Información adicional
Sugerencias:
Ninguno.
Limitaciones:
No se conocen limitaciones.
¿Reemplaza a funcionalidad existente?
No.
Opciones de configuración asociadas con esta funcionalidad:
Ninguno.
