Mejora de la visualización de la intención de diseño en el programa de esbozo
Es más fácil visualizar la intención de diseño en el programa de esbozo.
Ubicación en la interfaz de usuario: pulse en > y, a continuación, seleccione la posición del esbozo para abrir la ficha Esbozo (Sketch).
Versión: Creo Parametric 7.0.0.0
Mire el vídeo en el que se muestra esta mejora:
¿Qué ventaja representa esta mejora?
Se ha mejorado la visualización de la intención de diseño dentro del entorno de esbozo en Creo Parametric. Es más fácil comprender la intención de diseño de las restricciones, las cotas, las referencias y sus respectivas relaciones. Entre las mejoras se incluyen las siguientes:
• Aspecto modernizado de los iconos de restricción:
◦ Los iconos de restricción se han rediseñado para facilitar el reconocimiento mediante la mejora del contraste. Las restricciones coincidentes y de alineación son más fáciles de diferenciar. Si procede, su orientación se adapta según la posición de la geometría relacionada en el espacio 3D.
◦ La disposición de colores del icono se ajusta según la configuración de los colores del sistema.

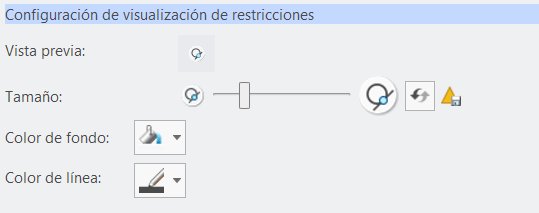

◦ Para personalizar el tamaño del icono y los colores de fondo y línea de los iconos de restricción, pulse en > > > . La configuración se guarda en el fichero creo_parametric_customization.ui.

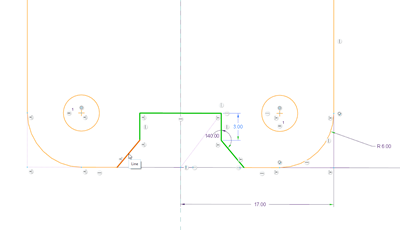

• Cuando se selecciona una cota o una restricción, se realzan las referencias de esbozo.
• El realzado de entidades de esbozo es más claro, lo que facilita la visualización de la geometría esbozada preseleccionada o seleccionada.
• El espesor de línea por defecto se incrementa a 1.5. Se puede definir el espesor de línea con la opción de configuración sketcher_line_width.
Información adicional
Sugerencias: | Ninguno. |
Limitaciones: | El realzado de referencias solo está disponible para un elemento seleccionado, como una cota o una restricción. |
¿Reemplaza a funcionalidad existente? | No. |
Opciones de configuración asociadas con esta funcionalidad: | sketcher_line_width: permite definir el espesor de línea que se utiliza para la geometría esbozada. El rango es de 1.0 a 3.0 y el valor por defecto es 1.5. |
