Creo soporta un diseño de piezas más eficaz y flexible en el que se utilizan cuerpos que representan geometría sustractiva.

Versión: Creo Parametric 7.0.0.0

Creo soporta flujos de trabajo de diseño de piezas más eficaces y flexibles que utilizan cuerpos que representan geometría sustractiva. Esto es ventajoso en casos como, por ejemplo, en el diseño de cavidades de fluido o colectores hidráulicos. Se pueden crear cuerpos sólidos que representen cavidades o geometría sustractiva en general en el diseño y, a continuación, utilizar la operación con booleanos Sustracción de cuerpos (Body Subtract) para obtener la geometría final. La representación de la cavidad como cuerpo sólido durante el diseño proporciona más flexibilidad en la visualización al realizar las siguientes operaciones:

Utilice el concepto de cuerpo de construcción para desestimar automáticamente los cuerpos del cálculo de masa total, la interferencia global y la distancia de seguridad, las regiones de repetición del plano, los informes de material y otros flujos de trabajo descendentes. Si la cavidad representa un volumen de fluido, se puede utilizar el cuerpo de la cavidad para definir el dominio de fluido para los estudios de simulación de fluido en Creo Simulation Live.

Es fácil diseñar y optimizar la geometría sustractiva como un cuerpo geométrico independiente en el contexto de la geometría global del modelo. Como resultado, se beneficia de una mayor visualización del diseño, optimización y capacidad de uso global del flujo de trabajo de diseño.

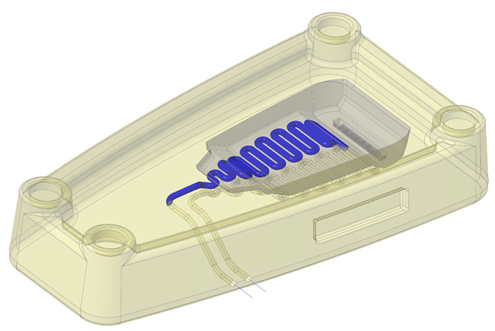

En la siguiente imagen de una pieza, el cuerpo sustractivo es de color azul y el cuerpo principal del diseño es de color amarillo. El cuerpo sustractivo se utiliza para crear la cavidad en el cuerpo principal.

Encontrará información adicional sobre modelos multicuerpo, incluidas las opciones de configuración y algunas limitaciones, en el apartado Modelado de piezas y en otras secciones de la ayuda.
