Celosías estocásticas mejoradas en la fabricación aditiva
Además de crear celosías estocásticas que utilizan el algoritmo del diagrama de Voronoi, se introduce la creación de celosías estocásticas con el algoritmo de triangulación de Delaunay.
Ubicación en la interfaz de usuario: pulse en > >
Celosía (Lattice). Pulse en Tipo de celda (Cell Type) y, a continuación, en
.
Celosía (Lattice). Pulse en Tipo de celda (Cell Type) y, a continuación, en .Versión: Creo Parametric 7.0.0.0
Mire el vídeo en el que se muestra esta mejora:
¿Qué ventaja representa esta mejora?
Las celosías estocásticas, que son celosías aleatorias, se introdujeron en Creo Parametric 6.0. Los usos principales de las celosías estocásticas son implantes médicos, procesos químicos, filtración, absorción de sonido, amortiguación de choque, etc. En la primera implementación de celosías estocásticas se utiliza el algoritmo del diagrama de Voronoi. Se trata de un algoritmo común cuando se desea que una celosía se ajuste a formas biónicas.

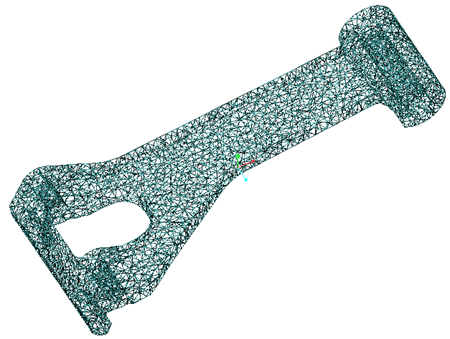

En Creo Parametric 7.0.0.0, para proporcionar más flexibilidad a las celosías estocásticas, está disponible el algoritmo de triangulación de Delaunay. La triangulación de Delaunay genera un conjunto de triángulos que se utilizan como polígonos en el modelo.
La adición de la triangulación de Delaunay proporciona una herramienta adicional para crear las estructuras estocásticas que mejor se adapten a las necesidades del usuario.
Información adicional
Sugerencias: | Ninguno. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opciones de configuración asociadas con esta funcionalidad: | Ninguno. |
