El proceso de reconstrucción se ha mejorado para realizar una combinación booleana en los cuerpos incluidos en la optimización.

Ubicación en la interfaz de usuario: pulse en Diseño generativo (Generative Design) > Generar diseño (Generate Design).

Versión: Creo Parametric 7.0.2.0

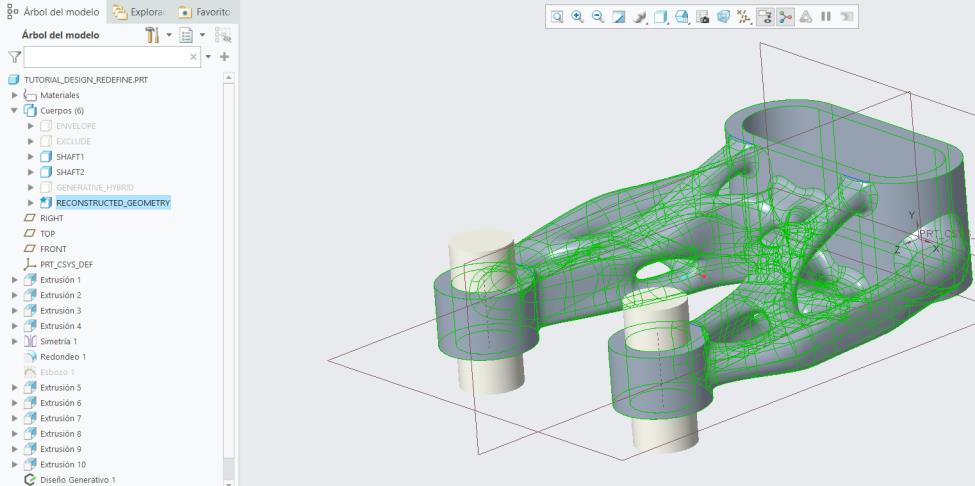

El proceso de generar los resultados y la salida de la geometría que aprovecha la reconstrucción se ha mejorado para realizar una combinación booleana con los cuerpos incluidos en la optimización. De este modo, se genera un cuerpo único que representa la representación de fronteras del resultado. En el cuerpo combinado se incluyen el cuerpo conservado y el cuerpo de la geometría reconstruida.

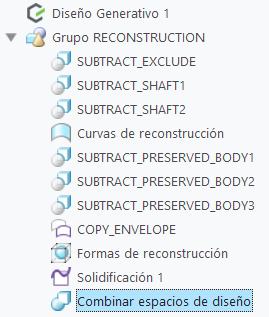

Se puede expandir el grupo de reconstrucción en el árbol del modelo para ver la función de combinación. Si desea quitar la combinación, se puede borrar o suprimir la función de combinación.

Con esta mejora, se puede aprovechar el cuerpo en tareas posteriores sin necesidad de gestionar cada cuerpo por separado.
