Soporte de multicuerpos en cortes transversales de planos
Se pueden modificar los cortes transversales del cuerpo en un plano y definir las propiedades de rayado de cada cuerpo.
Ubicación en la interfaz de usuario: en el Administrador de Menús para MODIFICAR RAYADO (MOD XHATCH), seleccione Cuerpo X (X-Body).
Versión: Creo Parametric 7.0.0.0
Mire el vídeo en el que se muestra esta mejora:
¿Qué ventaja representa esta mejora?
En una pieza con varios cuerpos se pueden definir distintas propiedades de sección para cada cuerpo, por ejemplo, asignar un material distinto para cada cuerpo. En el menú MODIFICAR RAYADO (MOD XHATCH), seleccione el cuerpo cuyas propiedades de sección desea modificar. Se puede seleccionar el cuerpo deseado del nodo de cuerpo en el árbol del modelo o bien navegar por los cuerpos del modelo mediante Siguiente (Next) y Anterior (Previous) en el menú MODIFICAR RAYADO (MOD XHATCH). De este modo, se logra un mayor control sobre las propiedades de rayado para las piezas diseñadas con varios cuerpos.

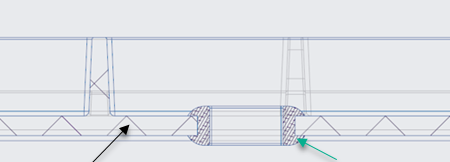

En la siguiente imagen, la flecha negra apunta a un cuerpo de carcasa y la flecha verde apunta a un cuerpo de molde.
Información adicional
Sugerencias: | Ninguno. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opciones de configuración asociadas con esta funcionalidad: | Ninguno. |
