Opción para controlar el ajuste de la anotación directriz para la colocación normal y tangente
Se puede controlar el comportamiento de ajuste de la posición normal y tangente de las anotaciones directriz.

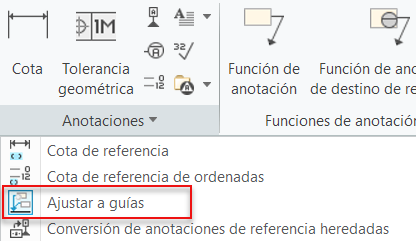

Ubicación en la interfaz de usuario:
En una pieza o un plano, pulse en > > .
En un plano, pulse en > > .
Versión: Creo Parametric 7.0.1.0
¿Qué ventaja representa esta mejora?
Cuando una anotación directriz se coloca en una arista, las directrices normales o tangentes aparecen tan pronto como la posición del cursor queda más allá del umbral del ángulo de ajuste. Este ajuste se puede desactivar para colocar una anotación directriz muy cercana a una posición normal o tangente sin el ajuste.
Ahora se puede controlar el comportamiento del ajuste y también decidir la sensibilidad de ajuste mediante una opción de configuración annotation_snap_to_guide_range.
Información adicional
Sugerencias: | Ninguno |
Limitaciones: | |
¿Reemplaza a funcionalidad existente? | No, es complementario |
Opciones de configuración asociadas con esta funcionalidad: | annotation_snap_to_guide_range<Value> El valor puede ser off, 1, 2, 3, 4 o 5*. |
