Copia de un rayado de otro cuerpo o componente
Utilice Copiar rayado (Copy Hatch) para copiar las propiedades de rayado de una sección a otra.
Ubicación en la interfaz de usuario: seleccione el rayado que desea modificar y, en el menú MODIFICAR RAYADO (MOD XHATCH), seleccione Copiar rayado (Copy Hatch).
Versión: Creo Parametric 7.0.0.0
Mire el vídeo en el que se muestra esta mejora:
¿Qué ventaja representa esta mejora?
En versiones anteriores se tardaba mucho tiempo en crear la misma definición de sección en los componentes diferentes que se añadían. En Creo Parametric 7.0.0.0 y versiones posteriores, se pueden copiar las propiedades de rayado entre los distintos componentes o cuerpos para expresar, por ejemplo, que se han creado a partir del mismo material. El comando Copiar rayado (Copy Hatch) ahorra tiempo, ya que elimina la necesidad de hacer coincidir manualmente varias secciones para tener las mismas propiedades de rayado. El comando Copiar rayado (Copy Hatch) está disponible para Componente X (X-Component) y Cuerpo X (X-Body).

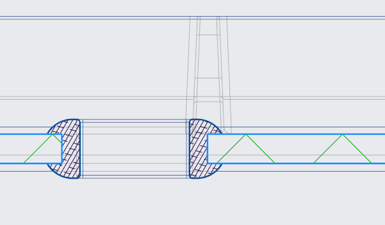

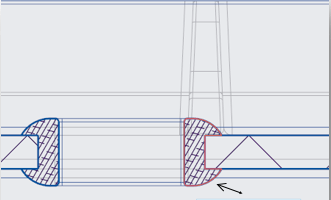

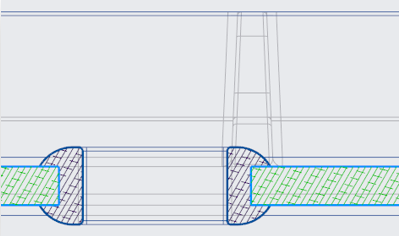

Seleccione el rayado que desea modificar y seleccione Copiar rayado (Copy Hatch) en el menú MODIFICAR RAYADO (MOD XHATCH). | Seleccione el rayado de cuerpo del que desea copiar. La flecha de la imagen apunta al área del corte transversal. | Un patrón de rayado se aplica de una sección a otra. |
 |  |  |
Información adicional
Sugerencias: | Ninguno. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opciones de configuración asociadas con esta funcionalidad: | Ninguno. |
