Control de la longitud de los contornos intersectados más allá del punto de intersección en planos

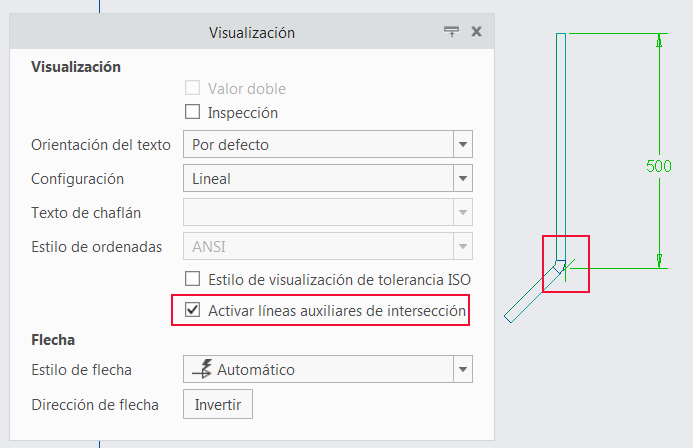

Es posible controlar la longitud por defecto de la intersección de contornos proyectados de los contornos que se encuentran más allá del punto de intersección.
Ubicación en la interfaz de usuario: pulse en > > y defina la opción de detalle intersected_lines_delta.
Versión: Creo Parametric 7.0.0.0
¿Qué ventaja representa esta mejora?
Es posible controlar la longitud por defecto de los contornos proyectados de la intersección que se encuentran más allá del punto de intersección. De este modo, se proporciona coherencia y se cumple con las normas de detalle. Defina la opción de detalle intersected_lines_delta en un valor. El valor por defecto es el valor de la opción de detalle witness_line_delta. El valor por defecto de witness_line_delta es .125000.
Información adicional
Sugerencias: | Ninguno. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opciones de talle asociadas con esta funcionalidad: | Consulte la opción de detalle, intersected_lines_delta, que se describe en este tema. |
