Tanque de mezcla. Ejercicio 3: preparación de la malla
Una malla es una rejilla de cálculo dentro, fuera o dentro y fuera de cualquier geometría cerrada definida por una superficie CAD.
Generación de la malla

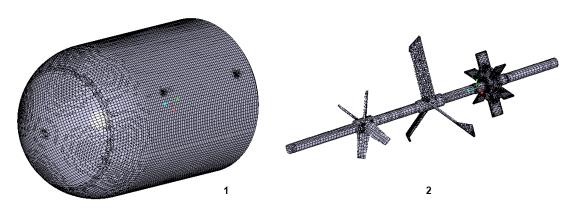

• 1 = estátor
• 2 = rotor
1. En el árbol de Flow Analysis, seleccione
Dominios (Domains).
Dominios (Domains).2. En la ficha Modelo (Model) del panel de propiedades, escriba los siguientes valores para Generación de malla (Mesh Generation):
◦ Tamaño máximo de celda (Maximum Cell Size): 0.01
◦ Tamaño mínimo de celda (Minimum Cell Size): 0.001
◦ Tamaño de celda en superficies (Cell Size on Surfaces): 0.01
Los valores se conservan como la configuración por defecto. Es posible cambiar estos valores, si fuera necesario.
3. Pulse en
Generar malla (Generate Mesh) para crear la malla del dominio de fluido.
Generar malla (Generate Mesh) para crear la malla del dominio de fluido.4. Seleccione Dominios (Domains).
Dominios (Domains).5. En la ficha Vista (View) del panel de propiedades, defina Conservar plano (Keep drawing), Rejilla (Grid) y Contorno (Outline) en Sí (Yes). La malla del límite FLUID_ROTOR aparece en la ventana gráfica.
6. En
Condiciones de límite (Boundary Conditions) >
Límites generales (General Boundaries) > , pulse con el botón derecho del ratón en FLUID_ROTOR/FLUID_STATOR y seleccione Separar y conectar (Separate and Connect).
Condiciones de límite (Boundary Conditions) > Límites generales (General Boundaries) > , pulse con el botón derecho del ratón en FLUID_ROTOR/FLUID_STATOR y seleccione Separar y conectar (Separate and Connect).Visualización de la malla

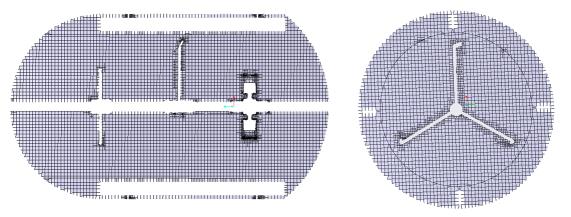

• 1 = sección 01
• 2 = sección 02
1. Despeje
Cuerpos de Flow Analysis (Flow Analysis Bodies).
Cuerpos de Flow Analysis (Flow Analysis Bodies).2. En el grupo Postproceso (Post-processing), pulse en
Vista de sección (Section View). Aparece el cuadro de diálogo Propiedades (Properties) de Section 01.
Vista de sección (Section View). Aparece el cuadro de diálogo Propiedades (Properties) de Section 01.3. Defina los valores de las opciones, tal como se indica a continuación:
◦ Tipo (Type): Plano Y (Plane Y)
◦ Plano arbitrario (Arbitrary Plane): 0
4. En la ficha Vista (View) del panel de propiedades, defina Conservar plano (Keep drawing), Rejilla (Grid) y Contorno (Outline) en Sí (Yes). La malla de la sección aparece en la ventana gráfica.
5. En el grupo Postproceso (Post-processing), pulse en Vista de sección (Section View). Aparece el cuadro de diálogo Propiedades (Properties) de Section 02.
Vista de sección (Section View). Aparece el cuadro de diálogo Propiedades (Properties) de Section 02.6. Defina los valores de las opciones, tal como se indica a continuación:
◦ Tipo (Type): Plano Z (Plane Z)
◦ Plano arbitrario (Arbitrary Plane): 0.575
7. Seleccione Section 02.
8. En la ficha Vista (View) del panel de propiedades, defina Conservar plano (Keep drawing), Rejilla (Grid) y Contorno (Outline) en Sí (Yes). La malla de la sección aparece en la ventana gráfica.
9. Pulse en Generar malla (Generate Mesh) para crear la malla del dominio de fluido.
Generar malla (Generate Mesh) para crear la malla del dominio de fluido.10. Seleccione Dominios (Domains).
Dominios (Domains).11. En la ficha Vista (View) del panel de propiedades, defina Conservar plano (Keep drawing), Rejilla (Grid) y Contorno (Outline) en Sí (Yes). La malla del límite FLUID_ROTOR aparece en la ventana gráfica.
12. En Condiciones de límite (Boundary Conditions) > Límites generales (General Boundaries) > , pulse con el botón derecho del ratón en FLUID_ROTOR/FLUID_STATOR y seleccione Separar y conectar (Separate and Connect).
Condiciones de límite (Boundary Conditions) > Límites generales (General Boundaries) > , pulse con el botón derecho del ratón en FLUID_ROTOR/FLUID_STATOR y seleccione Separar y conectar (Separate and Connect).
