Alinhar a conexão de ângulo de saída no estilo livre
Use Alinhar ângulo de saída para alinhar uma aresta de forma de estilo livre a uma referência de geometria externa em um ângulo de saída definido.
Local da interface do usuário: Clique em > > .
Liberação: Creo Parametric 7.0.0.0
Assista a um vídeo que demonstra esse aprimoramento:
Qual é o benefício desse aprimoramento?

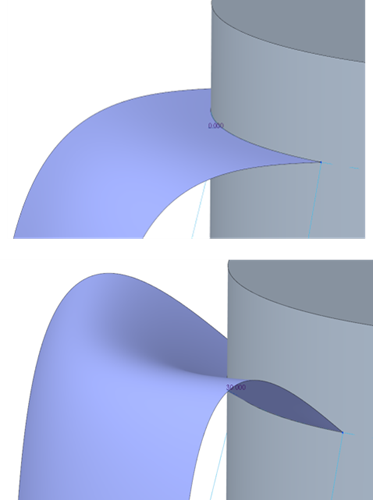

É possível usar a conexão de alinhamento do ângulo de saída para alinhar uma aresta de um lado ou dois lados a uma curva de referência externa e um plano de direção de abertura, em um ângulo específico. O ângulo de saída default é 10 graus e o intervalo de ângulos fica entre -90 e 90 graus a partir do plano de direção de abertura. Um novo glifo de ângulo de saída aparece na janela de gráfico com o ângulo especificado. Para mudar facilmente o valor do ângulo, clique duas vezes no glifo de ângulo de saída e insira um novo valor. Também é possível inverter a direção do ângulo quando a aresta alinhada tiver somente um lado.
O comando Alinhar ângulo de saída melhora a usabilidade das seguintes formas:
• Fornece conexões previsíveis para superfícies recém-criadas
• Melhora o controle de transição entre o estilo livre e a geometria externa
• Ajuda a modificar o ângulo de saída inerente definido no elemento de design generativo, enquanto reconstrói a geometria usando um elemento de design generativo.
Informações adicionais
Dicas: | Nenhuma. |
Limitações: | Não há limitações conhecidas. |
Isso substitui a funcionalidade existente? | Não. |
Opções de configuração associadas à esta funcionalidade: | Nenhuma. |
