Linhas de fluxo no Creo Simulation Live
É possível ver a exibição de velocidade com linhas de fluxo.
Local da interface do usuário: Clique em > > .
Liberação: Creo 7.0.0.0
Assista a um vídeo que demonstra esse aprimoramento:
Qual é o benefício desse aprimoramento?

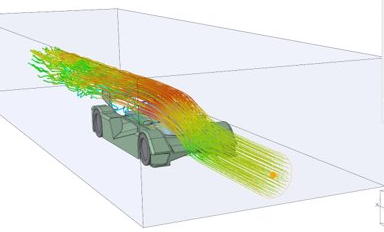

Linhas de fluxo são uma família de curvas instantaneamente tangentes ao vetor de velocidade do fluxo. Elas exibem a direção na qual um elemento de fluido sem massa é deslocado em qualquer ponto no tempo. Linhas de fluxo estão disponíveis somente para resultados de velocidade e é possível vê-las ao visualizar a velocidade. As linhas de fluxo fornecem uma definição clara do fluxo de fluido sobre ou dentro da geometria.
• Linhas de fluxo está disponível somente quando o tipo de resultado é velocidade.
• Se o filtro de seleção estiver definido como Objetos fluidos, você poderá selecionar Linhas de fluxo e mudar o tamanho das linhas de fluxo, mover, adicionar ou apagá-las.
• As opções de exibição para as linhas de fluxo são Contagem, Largura, Passos, Tamanho do passo, Comprimento e Comprimento da cauda.
• O ambiente muda automaticamente para melhorar a visibilidade das linhas de fluxo.
 |  |
O controle sobre as linhas de fluxo ajuda a identificar áreas problemáticas e proporciona visibilidade clara da velocidade. As linhas de fluxo são atualizadas automaticamente com as mudanças de condição de limite ou geometria.
Informações adicionais
Dicas: | • O filtro de seleção Objetos fluidos está disponível para selecionar um objeto fluido. • É mais fácil ver as linhas de fluxo ao desativar a exibição de resultados na aba. |
Limitações: | Não há limitações conhecidas. |
Isso substitui a funcionalidade existente? | Não. |
Opções de configuração associadas à esta funcionalidade: | Nenhuma. |
