O elemento Ângulo de saída foi aprimorado.

Liberação: Creo Parametric 7.0.0.0

Mude facilmente as superfícies com ângulo de saída existentes ou aplique novas superfícies com ângulo de saída de modelos de design que já têm ângulo de saída. Esse aprimoramento aborda a dificuldade frequente de mudar os ângulos de saída em:

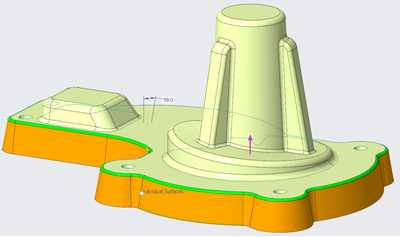

É possível selecionar superfícies como referências no coletor Superfícies com ângulo de saída, mesmo que um ângulo de saída tenha sido aplicado anteriormente às superfícies. Os tipos de superfície com suporte incluem superfícies analíticas com ângulo de saída, como cones e superfícies reguladas com ângulo de saída. O aplicativo detecta automaticamente o ângulo de saída existente com relação à linha neutra selecionada e fornece a dimensão de ângulo de saída com o valor detectado.

Em seguida, é possível modificar a dimensão do ângulo de saída para um novo valor e aplicar o ângulo de saída novo ou modificado. Esse aprimoramento tem suporte para o gerenciamento de arredondamentos e chanfros que foram apresentados em liberações anteriores do Creo Parametric. É possível aplicar ângulos de saída a modelos que contêm arredondamentos ou chanfros nos limites das superfícies com ângulo de saída.

Nos casos em que ângulos de saída diferentes são detectados para as superfícies de referência selecionadas, um ângulo default de 0 grau é aplicado às superfícies. Quando você insere um novo ângulo de saída, o mesmo ângulo de saída é especificado a todas as superfícies.

A modificação fácil de superfícies com ângulo de saída, especialmente em modelos importados, que já têm ângulo de saída, aumenta a produtividade.
