A visualização do objetivo de design no Sketcher foi aprimorada
É mais fácil visualizar o objetivo de design no Sketcher.
Local da interface do usuário: Clique em > e, em seguida, selecione a colocação do esboço para abrir a aba Esboçar.
Liberação: Creo Parametric 7.0.0.0
Assista a um vídeo que demonstra esse aprimoramento:
Qual é o benefício desse aprimoramento?
A visualização do objetivo de design dentro do ambiente de esboço no Creo Parametric foi aprimorada. É mais fácil entender o objetivo de design de restrições, dimensões, referências e seus respectivos relacionamentos. Os aprimoramentos incluem o seguinte:
• Aparência modernizada dos ícones de restrição:
◦ Os ícones de restrição têm seu design recriado para facilitar o reconhecimento por meio do aumento do contraste. Restrições coincidentes e de alinhamento são mais fáceis de diferenciar. Quando aplicável, sua orientação é adaptada de acordo com a posição da geometria relacionada no espaço 3D.
◦ O esquema de cores do ícone é ajustado de acordo com a configuração de cores do sistema.

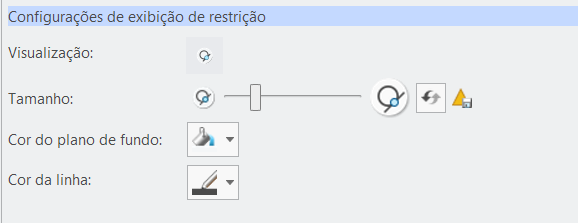

◦ Personalize o tamanho do ícone e as cores do plano de fundo e da linha dos ícones de restrição clicando em > > > . As configurações são salvas no arquivo creo_parametric_customization.ui.

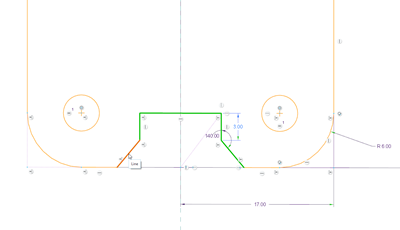

• Quando uma dimensão ou restrição é selecionada, as referências de esboço são destacadas.
• O destaque das entidades de esboço é mais claro, tornando mais fácil ver a geometria esboçada pré-selecionada ou selecionada.
• A espessura da linha default aumentou para 1.5. É possível definir a espessura da linha com a opção de configuração sketcher_line_width.
Informações adicionais
Dicas: | Nenhuma. |
Limitações: | O destaque de referências está disponível somente para um item selecionado, como uma dimensão ou uma restrição. |
Isso substitui a funcionalidade existente? | Não. |
Opções de configuração associadas à esta funcionalidade: | sketcher_line_width — Define a espessura da linha que é usada para a geometria esboçada. O intervalo é de 1.0 a 3.0. O default é 1.5. |
