O Creo tem suporte para um design de peça mais eficiente e flexível usando corpos que representam geometria subtrativa.

Liberação: Creo Parametric 7.0.0.0

O Creo tem suporte para fluxos de trabalho de design de peça mais eficientes e flexíveis usando corpos que representam geometria subtrativa. Isso é um benefício em casos como no design de cavidades de fluido ou variedades hidráulicas. É possível criar corpos sólidos que representam cavidades ou geometria subtrativa em geral no seu design e, em seguida, usar a operação booleana Subtração de corpo para obter a geometria final. A representação da cavidade como um corpo sólido durante o design fornece mais flexibilidade na visualização ao executar as operações a seguir:

Use o conceito de corpo de construção para ignorar automaticamente os corpos do cálculo de massa total, interferência e distância de segurança global, regiões de repetição do desenho, relatórios de material e outros fluxos de trabalho downstream. Se a cavidade representa um volume de fluido, é possível usar o corpo da cavidade para definir o domínio de fluido para estudos de simulação de fluido no Creo Simulation Live.

Projete e otimize facilmente a geometria subtrativa como um corpo geométrico separado no contexto da geometria geral do modelo. Como resultado, aproveite a melhoria na visualização de design, otimização e usabilidade geral do fluxo de trabalho de design.

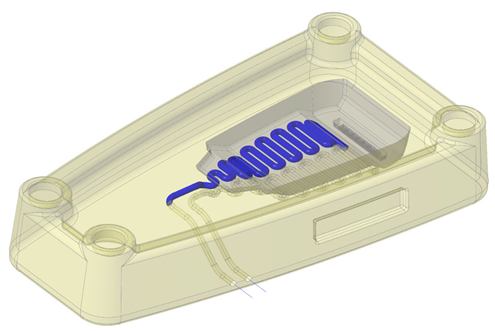

Na figura de uma peça a seguir, o corpo subtrativo está em azul e o corpo de design principal está em amarelo. O corpo subtrativo é usado para criar a cavidade no corpo principal.

Encontre informações adicionais sobre modelos de múltiplos corpos, incluindo opções de configuração e algumas limitações, em Modelagem de peça e outras seções da Ajuda.
