Ver vistas filhas da Árvore de desenho
Ver uma lista de vistas filhas relacionadas à vista selecionada.

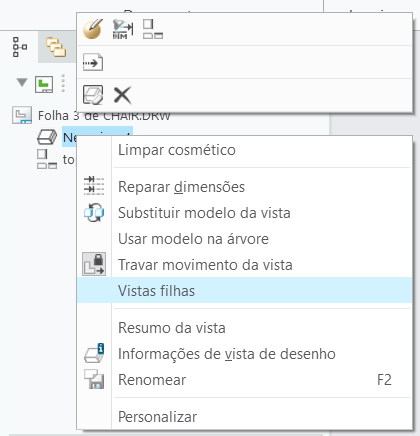

Local da interface do usuário: clique com o botão direito em uma vista na Árvore de desenho e selecione Vistas filhas para ver suas vistas filhas.
Liberação: Creo Parametric 7.0.0.0
Assista a um vídeo que demonstra esse aprimoramento:
Qual é o benefício desse aprimoramento?

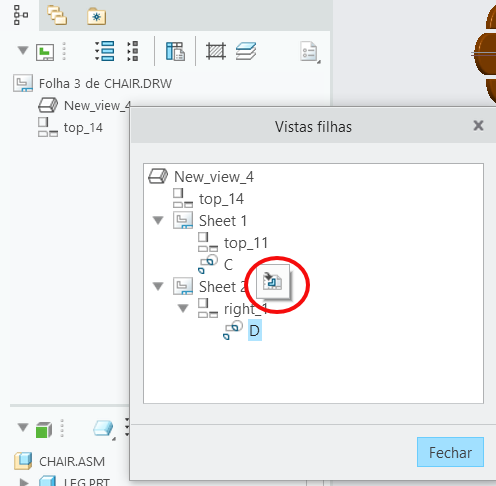

Na Árvore de desenho, é possível clicar com o botão direito em uma vista para abrir uma lista de vistas filhas. Quando você clica em uma vista na caixa de diálogo
Vistas filhas, uma linha pontilhada vermelha a limita no desenho. Se você clicar na vista filha e a vista estiver em outra folha de desenho,

aparecerá. Em seguida, é possível clicar em

para ir para essa folha.
O acesso às informações sobre a vista filha é rápido e fácil e não é mais necessário consultar todas as folhas de desenho para localizar as vistas filhas relacionadas de uma vista específica. Isso poupa tempo, especialmente em desenhos grandes com várias folhas.
Informações adicionais
Dicas: | Nenhuma. |
Limitações: | Não há limitações conhecidas. |
Isso substitui a funcionalidade existente? | Não. |
Opções de configuração associadas à esta funcionalidade: | Nenhuma. |
