Copiar uma hachura de outro corpo ou componente
Use Copiar hachurado para copiar as propriedades de hachuras de uma seção para outra.
Local da interface do usuário: Selecione as hachuras para modificar e, no menu MODIFICAR HACHURADO, selecione Copiar hachuras.
Liberação: Creo Parametric 7.0.0.0
Assista a um vídeo que demonstra esse aprimoramento:
Qual é o benefício desse aprimoramento?
Em liberações anteriores, era demorado para criar a mesma definição de seção em componentes diferentes adicionados. No Creo Parametric 7.0.0.0 e versões posteriores, é possível copiar as propriedades de hachura entre componentes ou corpos diferentes para transmitir, por exemplo, que eles são feitos a partir do mesmo material. O comando Copiar hachuras poupa tempo eliminando a necessidade de corresponder manualmente várias seções para ter as mesmas propriedades de hachura. O comando Copiar hachurado está disponível para o Componente X e o Corpo hachurado.

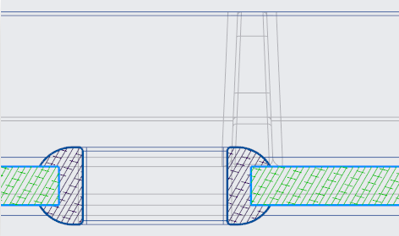

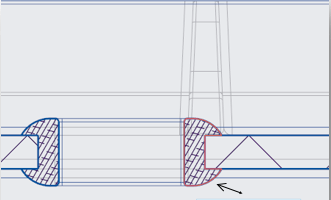

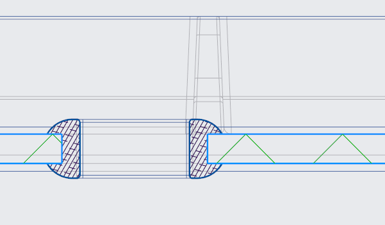

Selecione a hachura a ser modificada e selecione Copiar hachurado no menu modificar MODIFICAR HACHURADO. | Selecione a hachura do corpo que você deseja copiar. A seta na imagem aponta para a área de seção cruzada. | Um padrão de hachura é aplicado de uma seção para outra. |
 |  |  |
Informações adicionais
Dicas: | Nenhuma. |
Limitações: | Não há limitações conhecidas. |
Isso substitui a funcionalidade existente? | Não. |
Opções de configuração associadas à esta funcionalidade: | Nenhuma. |
