Fluxo multifase para um tanque de combustível: Exercício 3 — Preparando a malha
Gerando a malha
1. Na árvore de análise de fluxo, selecione Domínios.
2. No painel de propriedades, na aba Modelo, para Geração de malha, digite os valores a seguir:
◦ Tamanho máximo da célula — 0.008
◦ Tamanho mínimo da célula — 0.0003
◦ Tamanho da célula em superfícies — 0.002
◦ Criar uma zona de refinamento — Zona cilíndrica
▪ Tamanho da célula — 0.002
▪ Centro do círculo superior — 4.0140, -2.6150, 0.2656
▪ Centro do círculo inferior — 3.6139, -2.6140, 0.1586
▪ Raio da zona — 0.03
3. Clique em
Gerar malha para criar a malha para o domínio de fluido.

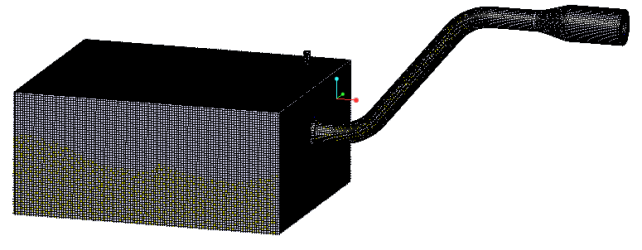

Gerar malha para criar a malha para o domínio de fluido.Visualizando a malha
1. Esvaziar
Corpos do Flow Analysis.
Corpos do Flow Analysis.2. Pressione CTRL e, em Domínios, selecione todos os domínios de fluido.
3. No painel de propriedades, na aba Vista, defina Superfície, Grade e Borda como Sim.
4. No grupo Pós-processamento, clique em

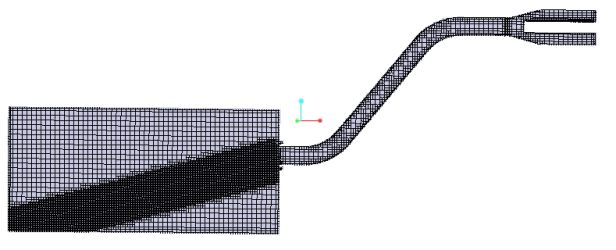

Vista de seção. Uma nova entidade Section 01 aparece em Derived Surfaces na árvore do Flow Analysis.
Vista de seção. Uma nova entidade Section 01 aparece em Derived Surfaces na árvore do Flow Analysis.5. Selecione Section 01.
6. No painel de propriedades, na aba Modelo, defina valores para as opções conforme listado abaixo:
◦ Tipo — Plano Y
◦ Posição — -2.62 (menos 2.62)
7. No painel de propriedades, na aba Vista, para Grade, selecione Sim.
8. Pressione CTRL e, em Domínios, selecione todos os domínios de fluido.
9. No painel de propriedades, na aba Vista, defina Superfície, Grade e Borda comoNão
