Inversor de potência com transferência de calor conjugada: Exercício 2 — Preparando a malha
1. Na árvore de análise de fluxo selecione Domínios.
2. No painel de propriedades, na aba Modelo, para Mesh Generation, especifique os valores a seguir:
◦ Tamanho máximo da célula—0.02
◦ Tamanho mínimo da célula—0.0007
◦ Tamanho da célula em superfícies—0.01
Os valores são mantidos como configurações default. É possível mudá-las se necessário.
3. Clique em
Gerar malha para criar a malha para o domínio de fluido. Se a caixa de diálogo Informações é aberta, clique em Sim para converter todas as unidades.
Gerar malha para criar a malha para o domínio de fluido. Se a caixa de diálogo Informações é aberta, clique em Sim para converter todas as unidades.4. Clique em
na barra de ferramentas de gráficos para exibir os elementos de estilo. Selecione
Nenhum oculto,
Linha oculta ou
Estrutura de arame para exibir a malha.
na barra de ferramentas de gráficos para exibir os elementos de estilo. Selecione Nenhum oculto, Linha oculta ou Estrutura de arame para exibir a malha.5. Desmarque
Corpos CAD e
Corpos do Flow Analysis.
Corpos CAD e Corpos do Flow Analysis.6. Selecione Domínios.
7. No painel de funções, clique em
Ativar/Desativar propriedades de vista e selecione as opções a seguir na lista:
Ocultar todas as superfícies,
Ocultar todas as grades e
Ocultar todas as bordas.
Ativar/Desativar propriedades de vista e selecione as opções a seguir na lista: Ocultar todas as superfícies, Ocultar todas as grades e Ocultar todas as bordas.8. Em Condições de limite, Interface, selecione todas as entidades cujos nomes comecem com POWERINVERTER_1_FLUID, PANEL_FAN_/POWERINVERTER_1_FLUID e PANEL_SOCKET_/POWERINVERTER_1_FLUID.

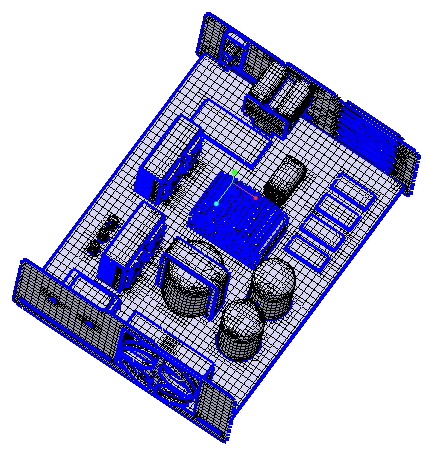

9. No painel de propriedades, na aba Vista, defina Manter desenho, Grade e Borda como Sim. A malha para o limite POWERINVERTER_1_FLUID aparece na janela de gráfico.
