Exercício 1 de separador de ciclone — Extraindo o domínio de fluido
A extração do domínio de fluido é a criação de uma região geométrica fechada em torno do fluido.
1. Clique em > e navegue para a pasta FlowAnalysisModels. Clique em OK.
2. Clique em >
Abrir.
Abrir.3. Na caixa de diálogo Arquivo aberto, navegue para a pasta cyclone_assembly e selecione cyclone_4.asm. Clique em Abrir.
4. Clique em
na barra de ferramentas de gráficos para exibir os elementos de estilo. Selecione Sombreamento ou
Sombreamento com arestas.
na barra de ferramentas de gráficos para exibir os elementos de estilo. Selecione Sombreamento ou Sombreamento com arestas.5. Clique na aba Aplicativos.
6. Clique em
Análise de fluxo. A aba Flow Analysis é aberta.
Análise de fluxo. A aba Flow Analysis é aberta.7. Clique em
Novo projeto. Se a plotagem restante for aberta, feche-a.
Novo projeto. Se a plotagem restante for aberta, feche-a.8. Clique em
Criar domínio de fluido. A aba Criação de domínio de fluido é aberta.
Criar domínio de fluido. A aba Criação de domínio de fluido é aberta.9. Clique na aba Aberturas.

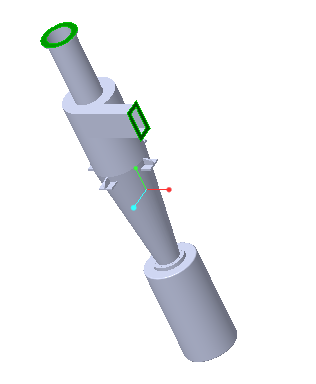

10. Clique na caixa Faces. A caixa de diálogo Conjuntos de superfícies é aberta. Duas superfícies são selecionadas, conforme exibido abaixo.
Adicionando o domínio de simulação
1. Na aba Criação de domínio de fluido selecione Adicionar à simulação.
2. Clique em
para criar o domínio de fluido. CYCLONE_4_FLUID_1.PRT aparece na árvore de modelo e CYCLONE_4_FLUID_1:Body 1 é adicionado em Domínios.
para criar o domínio de fluido. CYCLONE_4_FLUID_1.PRT aparece na árvore de modelo e CYCLONE_4_FLUID_1:Body 1 é adicionado em Domínios.3. Os limites para as Condições de limiteBC_00001, BC_00002 e CYCLONE_4_FLUID_1:Body 1 são criados automaticamente e aparecem na árvore do Flow Analysis em
Condições de limite >
General Boundaries.
Condições de limite > General Boundaries.
