Separador de ciclone com separação de partícula: Exercício 7 — Analisando resultados
Este exercício descreve como analisar os resultados durante e após a simulação. Para ocultar superfícies CAD (não o domínio de fluido), alterne entre Corpos do Flow Analysis e Corpos CAD no grupo Exibição. Clique em Painel de plotagem XY para ver a plotagem XY.

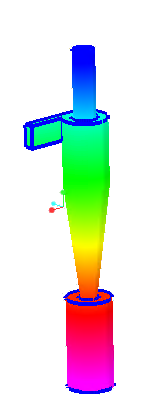

Visualizando os contornos de pressão em um limite
Pressure: [Pa] : Flow
35.0
0.0
1. Em Condições de limite > General Boundaries, selecione CYCLONE_4_FLUID_1:Body 1.
2. No painel de propriedades, na aba Vista, para Superfície, defina valores para as opções conforme listado abaixo:
◦ Manter desenho — Sim
◦ Grade — Não
◦ Borda — Não
◦ Variável — Pressão: [Pa] : Fluxo
◦ Mín. — 0
◦ Máx. — 35
Visualizando os contornos de velocidade em um limite
Velocity Magnitude: [m/s] : Flow
2.646
0.0
1. Crie uma seção.
2. Selecione Section 01.
3. No painel de propriedades, na aba Modelo, defina valores para as opções conforme listado abaixo:
◦ Tipo — Plane X
◦ Posição — 0
4. No painel de propriedades, na aba Vista, para Superfície, defina valores para as opções conforme listado abaixo:
◦ Manter desenho — Sim
◦ Grade — Não
◦ Borda — Sim
◦ Variável — Magnitude de velocidade: [m/s] : Fluxo

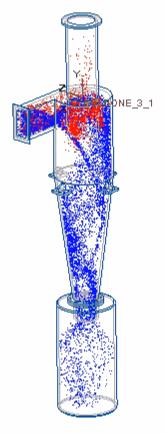

Visualizando as partículas em um domínio
1. Na árvore do Flow Analysis, selecione Partícula.
2. No painel de propriedades, na aba Modelo, defina Particle Size Scale (view only) como 750
3. No painel de propriedades, na aba Vista, para Superfície, defina valores para as opções conforme listado abaixo:
◦ Manter desenho — Sim
◦ Cor — RGB (255,0,0)
4. Na árvore do Flow Analysis, selecione Particle01.
5. No painel de propriedades, na aba Modelo, defina Particle Size Scale (view only) como 8
6. No painel de propriedades, na aba Vista, para Superfície, defina valores para as opções conforme listado abaixo:
◦ Manter desenho — Sim
◦ Cor — RGB (0,0,255)
7. Clique em na barra de ferramentas de gráficos para exibir os elementos de estilo. Selecione Linha oculta.
Plotando o fluxo de massa no limite da saída
1. Na árvore do Flow Analysis, em Condições de limite > General Boundaries.
2. Selecione Inlet e Outlet.
3. Clique em Plotagem XY. Uma nova entidade xyplot1 é adicionada a árvore de análise de fluxo em Resultados > Superfícies derivadas > Plotagens XY.
4. Selecione xyplot1.
5. No painel de propriedades, defina a Variável como Fluxo de massa.
6. Clique em Parar e Executar, se necessário.
Plotando a pressão no ponto de monitoramento
1. Na árvore de análise de fluxo, em Resultados, clique em Monitoring Points.
2. Selecione Center_Point.
3. Clique em Plotagem XY. Uma nova entidade xyplot2 é adicionada a árvore de análise de fluxo em Resultados > Superfícies derivadas > Plotagens XY.
4. Selecione xyplot2.
5. No painel de propriedades, defina Variável como Pressão.
6. Clique em Parar e Executar, se necessário.
