Os casos de referência a seguir comparam resultados de problemas específicos do ANSYS Discovery Live e do Creo Simulation Live. Todos os casos de referência são executados em uma máquina com uma placa gráfica NVIDIA Quadro P4000.

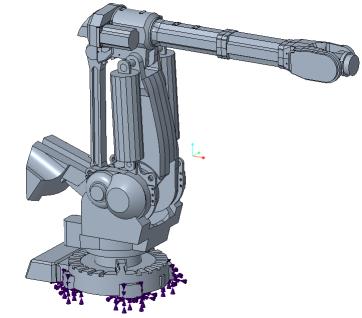

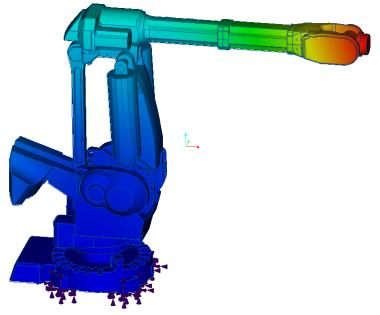

Enunciado de problema: Considere uma montagem de braço robô de aço com base fixa. Calcule as três primeiras frequências naturais e formas modais da montagem.

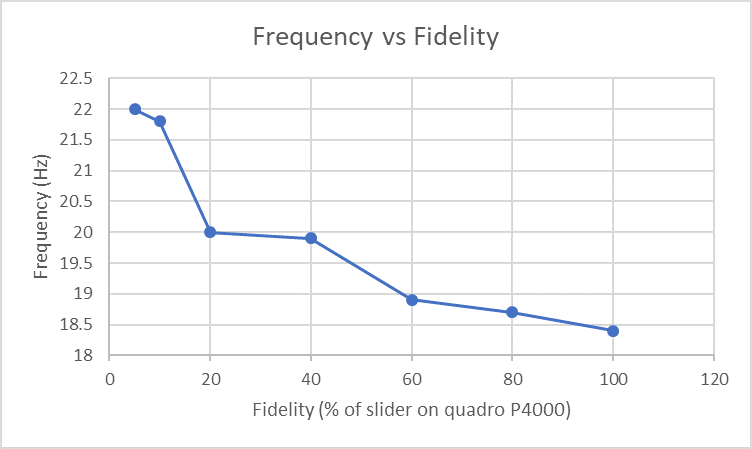

Resultados — Botão deslizante da qualidade da simulação na posição máxima

Resultados — Botão deslizante da qualidade da simulação na posição default

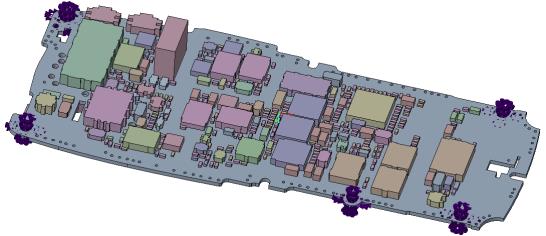

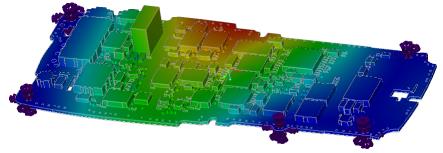

Enunciado de problema: Considere uma montagem de placa de circuito impresso com suportes fixos. A PCB é feita de FR4 e pressupõe-se que todos os outros componentes tenham propriedades de epóxi. Calcule as três primeiras frequências naturais e formas modais da montagem de placa de circuito impresso.

Comparação de resultados — Botão deslizante da qualidade da simulação na posição máxima

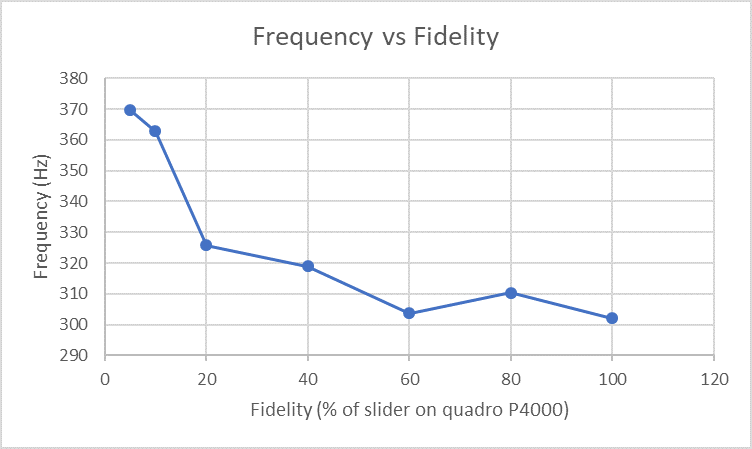

O gráfico a seguir exibe a convergência do Modo 1 com relação ao tamanho da resolução

Comparação de resultados — Botão deslizante da qualidade da simulação na posição default

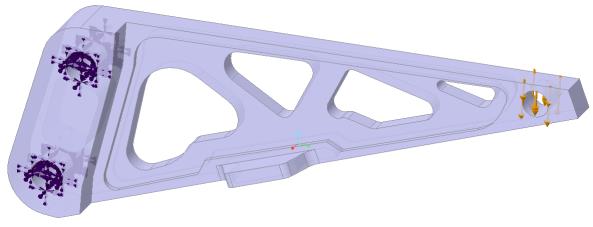

Enunciado de problema: Considere a carga estática de um suporte de alumínio. A carga consiste em uma carga aplicada de 200 N e dois suportes fixos. Calcule o deslocamento máximo da ponta e a tensão equivalente máxima no corte posterior da peça em função da posição do botão deslizante de fidelidade no Discovery Live e no Creo Simulation Live.

Resultados — Deslocamento da ponta com o botão deslizante da qualidade da simulação na posição máxima.

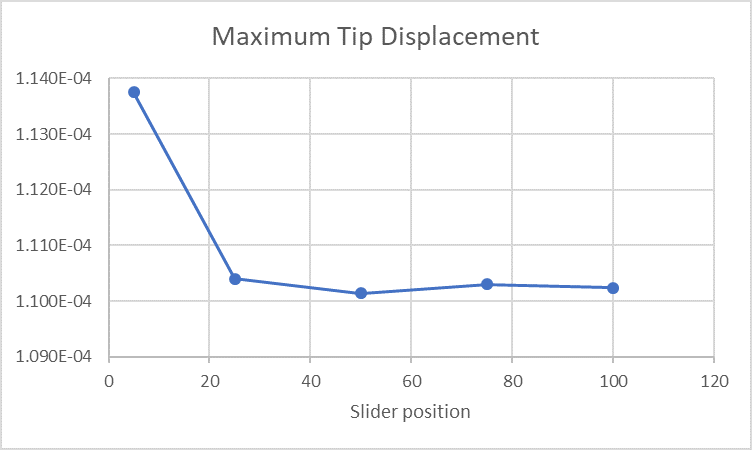

A seguir, veja um gráfico do deslocamento máximo da ponta com o botão deslizante da qualidade da simulação em posições diferentes

Resultados — Tensão equivalente no corte posterior com o botão deslizante da qualidade da simulação em posição diferente.

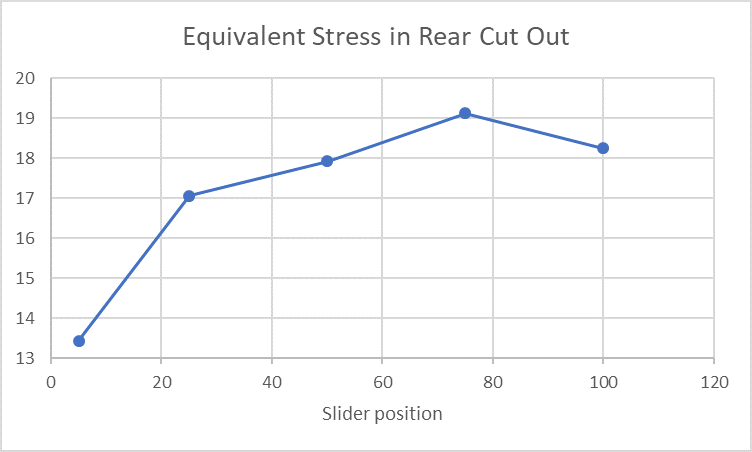

A seguir, veja um gráfico da tensão equivalente no corte posterior com o botão deslizante da qualidade da simulação em posições diferentes

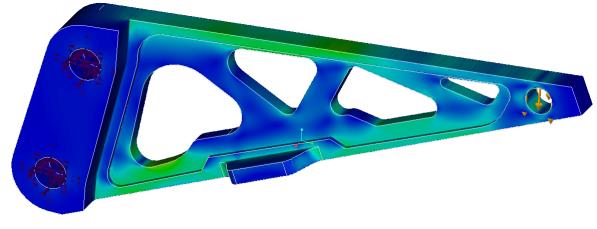

Enunciado de problema: Considere a carga estática de uma montagem de balancim com raios de filete variáveis. A carga consiste em uma carga aplicada de 600 N, um suporte sem atrito e um suporte fixo. Calcule a tensão equivalente máxima.

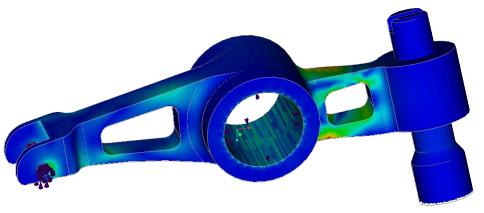

Resultados para tensão equivalente máxima com o botão deslizante da qualidade da simulação na posição máxima

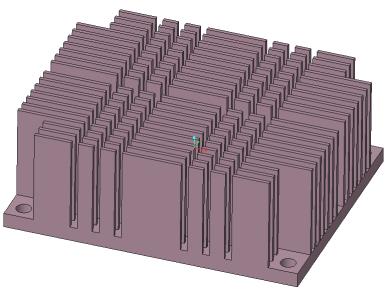

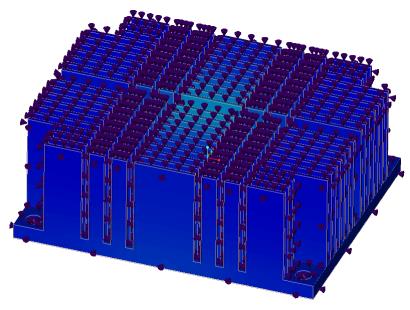

Enunciado de problema: Considere a transferência térmica em estado estável de uma montagem de dissipador térmico de alumínio, camada de interface térmica e pacote. O pacote gera 5 Watts de potência e as superfícies externas do dissipador térmico têm condição de limite de convecção com coeficiente de transferência térmica de 5 W/m^2 graus C e temperatura em massa de fluido de 20 graus C. Calcule a temperatura máxima no dissipador térmico de alumínio e a temperatura máxima na montagem para uma condição de estado estável.

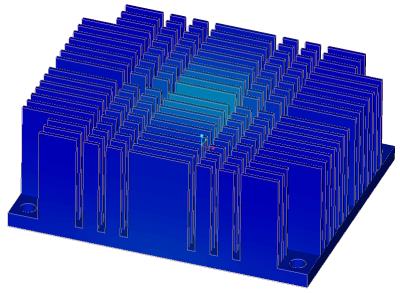

Resultados — Temperatura máx. com o botão deslizante da qualidade da simulação na posição default

Resultados — Temperatura máx. com o botão deslizante da qualidade da simulação na posição default

Resultados — Temperatura máx. com o botão deslizante da qualidade da simulação na posição máxima
