Exemplo: Remover segmento de tubo
Use a montagem de amostra fornecida em <Creo load point>\Common Files\help\sample_models\piping\piping_assembly_gaps ao trabalhar neste exercício. Recomendamos que você crie uma cópia da pasta piping_assembly_gaps no seu computador local antes de começar a trabalhar com este exercício.
Remover o segmento do tubo
1. Defina a pasta piping_assembly_gaps como o diretório de trabalho.
2. Abra pipe_gaps.asm.
3. Clique em >
Tubulação. A aba Tubulação é aberta.
Tubulação. A aba Tubulação é aberta.4. Clique em
Rotear tubo e selecione um segmento de tubo para rotear. Uma mensagem de alerta é aberta.
Rotear tubo e selecione um segmento de tubo para rotear. Uma mensagem de alerta é aberta.

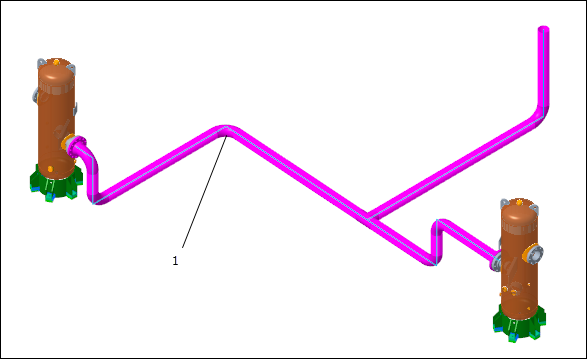

1. Segmento do tubo
5. Clique em Confirmar na mensagem de alerta.
6. Clique em
Editar segmento >
Remover segmento de tubo. A aba Segmento de remoção do tubo é aberta.
Editar segmento > Remover segmento de tubo. A aba Segmento de remoção do tubo é aberta.7. Selecione o mesmo segmento do tubo selecionado anteriormente.
8. Selecione o encaixe de curva conectado ao segmento do tubo selecionado.

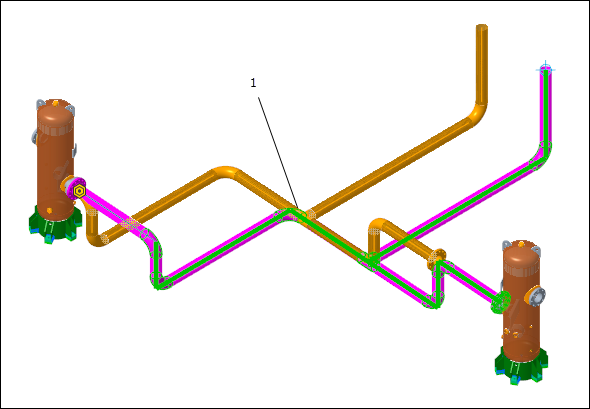

1. Encaixe de curva
9. Pressione e segure SHIFT e selecione o encaixe de curva para mover.
1. Encaixe de curva
10. Clique em
. O segmento do tubo é removido.
. O segmento do tubo é removido.Reduzir o comprimento do segmento do tubo
1. Clique em Editar segmento > Remover segmento de tubo. A aba Segmento de remoção do tubo é aberta.
Editar segmento > Remover segmento de tubo. A aba Segmento de remoção do tubo é aberta.2. Selecione o segmento do tubo para editar.

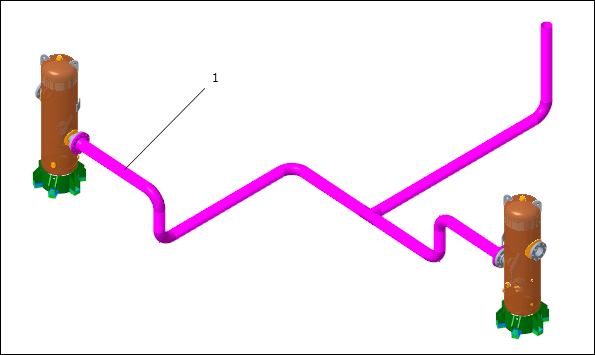

1. Segmento do tubo
3. Clique na aba Referências e clique em Detalhes. A caixa de diálogo Coleção de segmentos é aberta.
4. Selecione o encaixe de curva para mover na área do gráfico.
1. Encaixe de curva
5. Clique na caixa Limites e selecione o encaixe de curva na área do gráfico.
1. Encaixe de curva
6. Clique em OK. A caixa de diálogo Coleção de segmentos é fechada.
7. Clique em
para editar o comprimento do segmento do tubo.
para editar o comprimento do segmento do tubo.8. Siga uma das seguintes etapas:
◦ Especifique o comprimento do segmento de tubo restante na caixa de texto e pressione TAB.
◦ Arraste o encaixe na janela de gráfico para reduzir o segmento do tubo.
1. Encaixe
9. Clique em . O comprimento do segmento de conexão selecionado é reduzido.
. O comprimento do segmento de conexão selecionado é reduzido.Reduzir o segmento do tubo com conexão automática nos pontos de quebra
1. Clique em
Ponto de quebra. A caixa de diálogo Ponto de divisão é aberta.
Ponto de quebra. A caixa de diálogo Ponto de divisão é aberta.2. Selecione o segmento do tubo para adicionar um ponto de quebra.

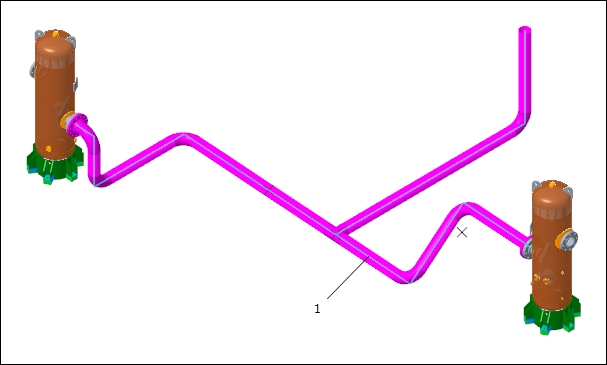

1. Segmento do tubo
3. Clique em Aplicar. Um ponto de quebra é criado.
4. Clique em outro segmento do tubo para adicionar um ponto de quebra.

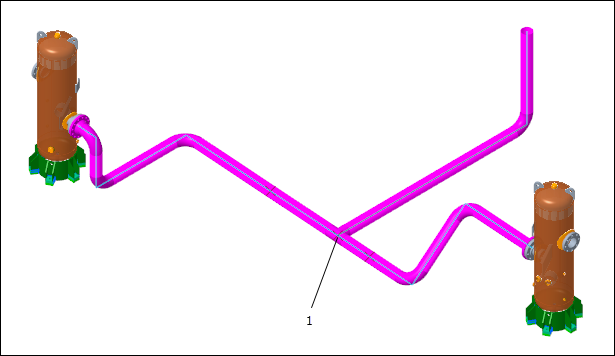

1. Segmento do tubo
5. Clique em OK. O segundo ponto de quebra é criado.
6. Clique em Editar segmento > Remover segmento de tubo. A aba Segmento de remoção do tubo é aberta.
Editar segmento > Remover segmento de tubo. A aba Segmento de remoção do tubo é aberta.7. Selecione o segmento do tubo para editar.
1. Segmento do tubo
8. Selecione o encaixe para mover.
1. Encaixe
9. Clique na aba Referências e clique em Detalhes. A caixa de diálogo Coleção de segmentos é aberta.
10. Clique na caixa Limites. Pressione e segure CTRL e selecione os dois segmentos do tubo como um limite do grupo.

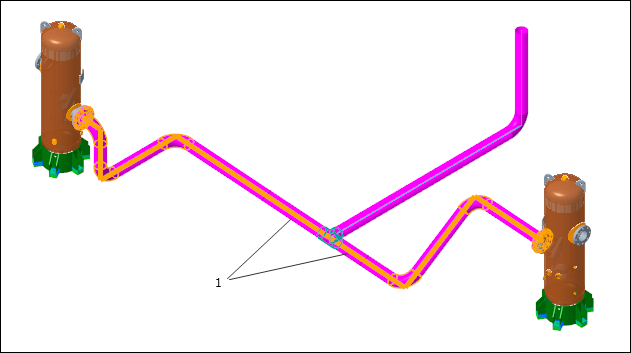

1. Segmentos do tubo
11. Para incluir os segmentos como o limite, faça o seguinte:
◦ Selecione Incluído na caixa Incluir/Excluir.
◦ Clique nos pontos na janela de gráfico.

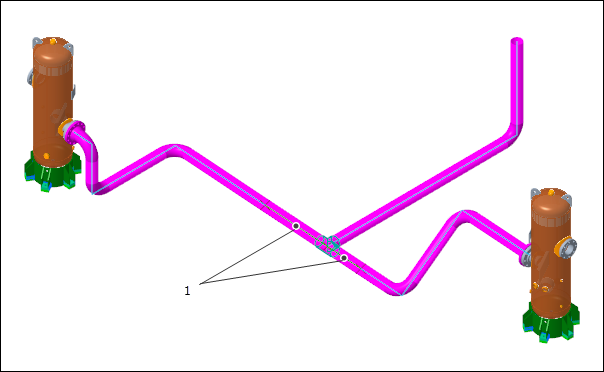

1. Pontos
12. Clique em OK. A caixa de diálogo Coleção de segmentos é fechada.
13. Clique na aba Opções e selecione a caixa de seleção Habilitar conexão automática.
14. Clique em para editar o comprimento do segmento do tubo.
para editar o comprimento do segmento do tubo.15. Arraste o encaixe na janela de gráfico para reduzir o segmento do tubo.

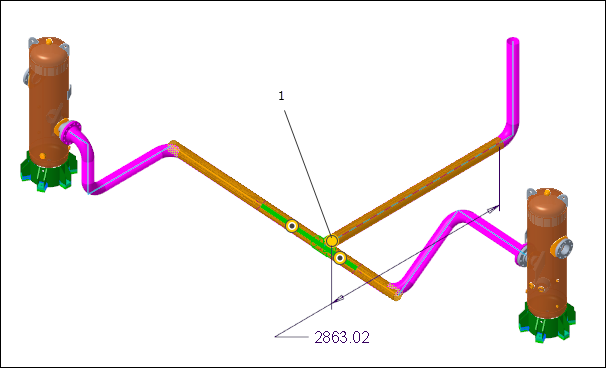

1. Encaixe
16. Clique em . O comprimento do segmento do tubo selecionado reduz com conexão automática nos pontos de quebra.
. O comprimento do segmento do tubo selecionado reduz com conexão automática nos pontos de quebra.17. Clique em Rotear tubo para parar de rotear os tubos.
Rotear tubo para parar de rotear os tubos.Apagar os elementos do segmento de edição
1. Clique em
e desmarque a caixa de seleção Vista da tubulação.
e desmarque a caixa de seleção Vista da tubulação.2. Na árvore de modelos, expanda STEAM-1.ASM.
3. Clique com o botão direito em Pipe Remove Segment id 133 e clique em
Apagar. Clique em OK. O elemento selecionado é apagado.
Apagar. Clique em OK. O elemento selecionado é apagado.4. Clique com o botão direito em Pipe Remove Segment id 148 e clique em Apagar. Clique em OK. O elemento selecionado e seus componentes são apagados.
Apagar. Clique em OK. O elemento selecionado e seus componentes são apagados.5. Clique com o botão direito em Pipe Remove Segment id 131 e clique em Apagar. Clique em OK. O elemento selecionado é apagado.
Apagar. Clique em OK. O elemento selecionado é apagado.
