Inserindo encaixes de grupo
Use os arquivos de amostra fornecidos em <Creo load point>\Common Files\help\sample_models\piping ao trabalhar neste exercício. Recomendamos que você crie uma cópia da pasta piping no seu computador e configure os dados de tubulação antes de começar a trabalhar com o tutorial.
Fluxo de trabalho
1. Criar um segmento do tubo.
2. Inserir encaixes de grupo.
3. Apagar encaixes de grupo.
Criar um segmento do tubo
1. Na aba Página inicial, clique em
Novo. A caixa de diálogo Novo é aberta.
Novo. A caixa de diálogo Novo é aberta.2. Em Tipo, selecione
Montagem.
Montagem.3. Clique em OK para criar uma nova montagem.
4. Clique em >
Tubulação. A aba Tubulação é aberta.
Tubulação. A aba Tubulação é aberta.5. Na aba Tubulação, selecione a caixa de seleção Guiado por espec..
6. Clique em
Criar tubo. A caixa de diálogo Criar tubulação é aberta.
Criar tubo. A caixa de diálogo Criar tubulação é aberta.7. Na caixa Tamanho, selecione 100A.
8. Na caixa Número, digite 1.
9. Clique em OK. A caixa de diálogo Criar tubulação é fechada.
10. Clique em
Ponto de partida. A caixa de diálogo Definir início será aberta.
Ponto de partida. A caixa de diálogo Definir início será aberta.11. Selecione ASM_DEF_CSYS na janela de gráfico.
12. Clique em OK. A caixa de diálogo Definir início é fechada.
13. Clique em
Estender. A caixa de diálogo Estender é aberta.
Estender. A caixa de diálogo Estender é aberta.14. Na caixa z, digite 3000 e pressione ENTER.
15. Clique em OK. Um novo segmento do tubo é criado.
Inserir encaixes de grupo
1. Clique em
Encaixe de grupo. A caixa de diálogo Inserir encaixe de grupo será aberta.
Encaixe de grupo. A caixa de diálogo Inserir encaixe de grupo será aberta.2. Selecione o segmento do tubo na janela de gráfico.
3. Na caixa Número da válvula, digite 1.
4. Clique em
para inserir um novo encaixe.
para inserir um novo encaixe.5. Na caixa Nome da seleção, selecione CHECK.
6. Na caixa Número da válvula, digite 2.
7. Clique em OK. O primeiro conjunto de encaixes de grupo é inserido.
8. Clique em Encaixe de grupo. A caixa de diálogo Inserir encaixe de grupo será aberta.
Encaixe de grupo. A caixa de diálogo Inserir encaixe de grupo será aberta.9. Selecione o segmento do tubo na janela de gráfico.
10. Em Encaixe, clique em
para inserir um encaixe de ramo.
para inserir um encaixe de ramo.11. Clique em e clique em
para inserir um redutor.
e clique em para inserir um redutor.12. Clique em e clique em
para inserir um flange do gargalo.
e clique em para inserir um flange do gargalo.13. Clique em OK. O segundo conjunto de encaixes de grupo é inserido.
Apagar encaixes de grupo
1. Clique em Encaixe de grupo > . A caixa de diálogo Apagar encaixes de grupo será aberta.
Encaixe de grupo > . A caixa de diálogo Apagar encaixes de grupo será aberta.2. Em Opções de apagar encaixe, selecione Somente o selecionado.
3. Selecione um encaixe na janela de gráfico.
4. Clique em OK na caixa de diálogo Apagar encaixes de grupo. O encaixe selecionado é apagado.

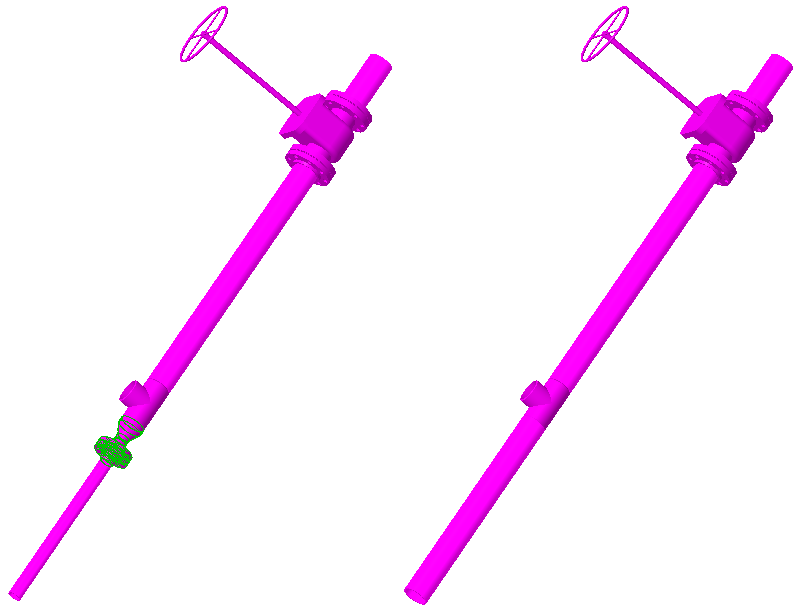

As imagens a seguir mostram o segmento do tubo antes e depois de apagar os encaixes selecionados.
5. Clique em Encaixe de grupo > . A caixa de diálogo Apagar encaixes de grupo será aberta.
Encaixe de grupo > . A caixa de diálogo Apagar encaixes de grupo será aberta.6. Em Opções de apagar encaixe selecione Selecionado e todo o downstream.
7. Selecione um encaixe na janela de gráfico.
8. Clique em OK na caixa de diálogo Apagar encaixes de grupo. O encaixe selecionado é apagado.
As imagens a seguir mostram o segmento do tubo antes e depois de apagar os encaixes selecionados.
