Como redefinir um encaixe
Usando no menu de atalho com o botão direito, você pode redefinir o ponto de encaixe e posicioná-lo e pode mudar a orientação do encaixe ao inseri-lo invertendo ou torcendo.
Para redefinir o ponto de um encaixe
1. Selecione um encaixe na árvore de modelo ou janela de gráficos, clique com o botão direito e clique em . O menu REDEFINIR AJUSTE aparece.
2. Clique em Ponto. O menu PONTO DE AJUSTE aparece.
3. Clique em Colocar ponto. O menu Selecionar aparece.
4. Selecione um ponto e clique em Concluído.
5. Se requerido, clique em Alinhar ponto para mudar o alinhamento do ponto.
Como redefinir a orientação de um encaixe
As imagens a seguir mostram como a orientação de um encaixe é redefinida:

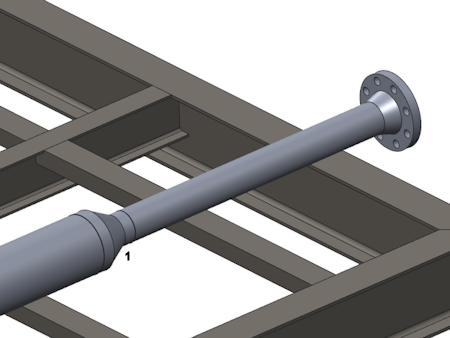

1. Encaixe

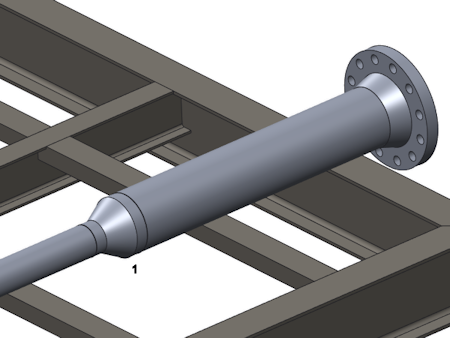

1. Encaixe reorientado
1. Selecione um encaixe para redefinir na árvore de modelo ou na janela de gráficos, clique com o botão direito e clique em no menu de atalho. O menu REDEFINIR AJUSTE aparece.
2. Clique em Orientação. O menu AJUSTE DE ORIENTAÇÃO aparece. Para inverter o encaixe, vá para o Passo 4. Para torcê-lo, vá para o Passo 5.
3. Clique em Inverter. O sistema inverte a posição das portas de entrada.
4. Clique em Torcer e execute uma ou todas as ações a seguir, conforme necessário:
◦ Usando Definir referência zero, defina uma aresta ou eixo como referência angular zero para a orientação do eixo x da porta destacada.
Não é possível torcer os encaixes de canto inseridos internamente.
◦ Usando Esvaziar referência zero, remova uma referência zero definida anteriormente mudando a torção do encaixe para ser relativa à sua posição atual. O encaixe mantém sua posição e qualquer dimensão de torção desaparece.
◦ Usando Inserir valor, especifique a rotação da porta destacada em graus ao redor do eixo z porta de referência. Se não houver nenhuma referência de zero, esse ângulo será relativo à posição atual. Se houver uma referência zero, o ângulo estará entre a referência zero e o eixo x na porta de entrada destacada.
◦ Usando Alinhar X, alinhe o eixo x da porta de entrada destacada com a referência de geometria.
◦ Usando Alinhar Y, alinhe o eixo y.
O sistema atualiza a dimensão e muda a posição do encaixe adequadamente.
