Recomendações para evitar falha de reconstrução
Considere as recomendações a seguir para evitar falhas no momento da reconstrução da geometria:
• Simplifique a geometria preservada. Remova arredondamentos e chanfros. É possível adicioná-los à geometria preservada após a reconstrução bem-sucedida. Para obter detalhes, consulte Espaços de design.
• Coloque a geometria preservada completamente dentro do volume de geometria inicial. A geometria preservada pode ser coplanar ao limite da geometria inicial. Para obter detalhes, consulte Espaços de design.
Considere as imagens a seguir:
 |
 |
|

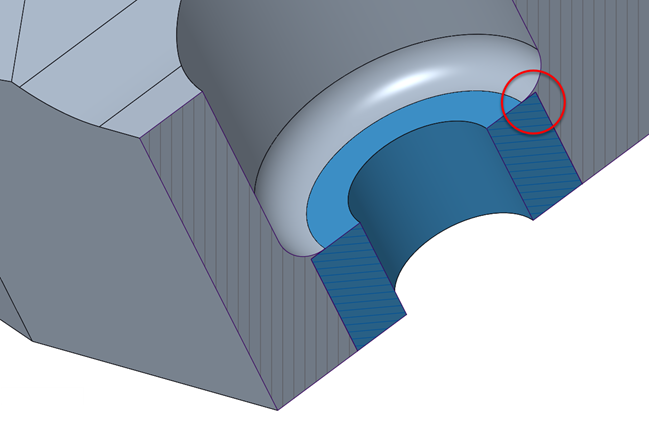

Nesta imagem, a superfície superior do cilindro azul (geometria preservada) não corresponde ao filete cinza (geometria inicial). Isso gera falha na reconstrução.
|
Nesta imagem, a superfície superior do cilindro azul (geometria preservada) corresponde ao filete cinza (geometria inicial). Com essa mudança, a falha de reconstrução é evitada.
|
• Especifique o tamanho do elemento de malha de forma que ele seja menor que a espessura de elementos pequenos no modelo, como bordas afiadas ou camadas finas.
Considere a equação a seguir:
<Tamanho mínimo do elemento de malha> X 1.75 = <Espessura mínima do menor elemento>
O tamanho do elemento de malha é o valor especificado na caixa Tamanho mín. de elemento ao definir as configurações de otimização. Para obter detalhes, consulte Definir configurações de otimização.
 |
Diminuir o valor do tamanho do elemento de malha aumenta o tempo de otimização.
|
Considere a imagem a seguir:
 |
|

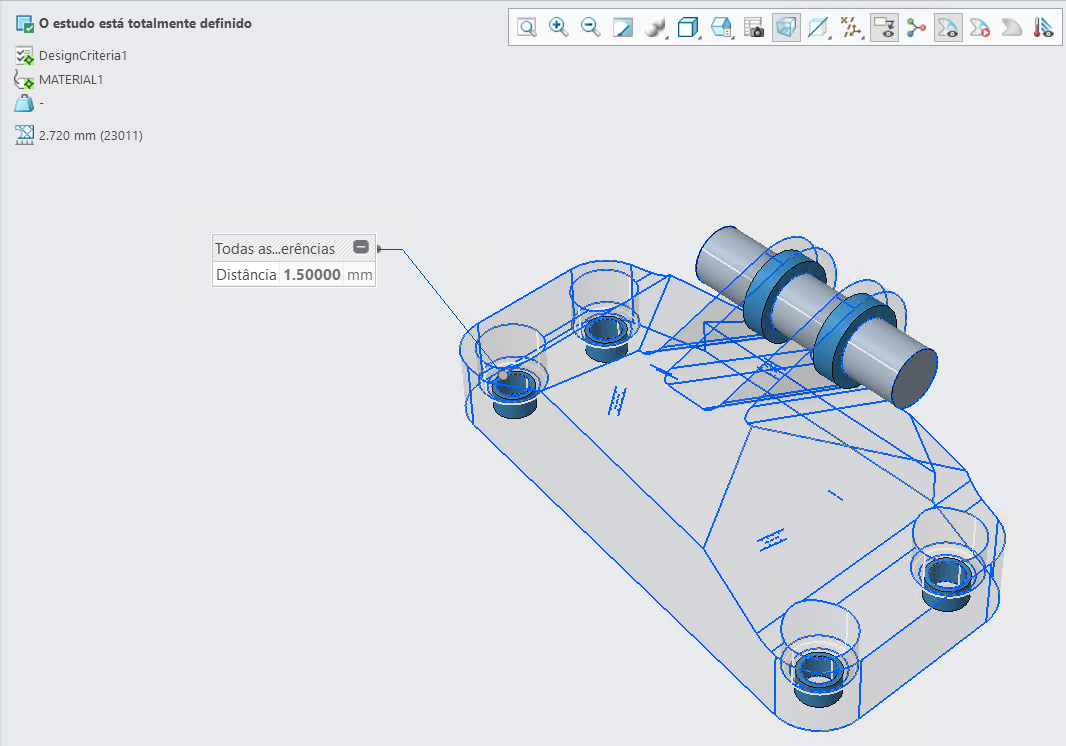

Nesta imagem, o tamanho do elemento de malha (2.720 mm) é maior que a espessura mínima do cilindro (1.500 mm). Isso gera falha na reconstrução.
Torne o tamanho do elemento de malha menor que 0.85 mm para evitar falha de reconstrução.
|
• Especifique corretamente a unidade para o tamanho do elemento de malha. Ela deve ser igual à unidade do modelo. Para obter detalhes, consulte Definir configurações de otimização.
• Comece com o Nível de resolução
básica para reconstrução. Após uma reconstrução bem-sucedida, selecione
,
ou
para obter resultados de reconstrução mais precisos. Se os resultados mais precisos falharem, use o nível básico. Ainda é possível usá-lo. Para obter detalhes, consulte Gerar design.
básica para reconstrução. Após uma reconstrução bem-sucedida, selecione , ou para obter resultados de reconstrução mais precisos. Se os resultados mais precisos falharem, use o nível básico. Ainda é possível usá-lo. Para obter detalhes, consulte Gerar design.| | À medida que você aumenta o Nível de resolução, o tempo para a reconstrução de geometria aumenta. |
Considere as imagens a seguir:
 |  |
Resultado com o Nível de resolução básica. | Resultado com o Nível de resolução . |
