그룹 피팅 삽입
이 연습을 수행할 때 <Creo load point>\Common Files\help\sample_models\piping에서 제공된 샘플 파일을 사용하십시오. 자습서를 시작하기 전에 컴퓨터에 piping 폴더의 복사본을 생성하고 파이핑 데이터를 설정하는 것이 좋습니다.
워크플로
1. 파이프 세그먼트를 생성합니다.
2. 그룹 피팅을 삽입합니다.
3. 그룹 피팅을 삭제합니다.
파이프 세그먼트 생성
1. 홈(Home) 탭에서 새로 만들기(New)를 클릭합니다. 새로 만들기(New) 대화상자가 열립니다.
2. 유형(Type)에서 어셈블리(Assembly)를 선택합니다.
3. 확인(OK)을 클릭하여 새 어셈블리를 생성합니다.
4. 응용 프로그램(Applications) > 파이핑(Piping)을 클릭합니다. 파이핑(Piping) 탭이 열립니다.
5. 파이핑(Piping) 탭에서 사양 제어(Spec Driven) 확인란을 선택합니다.
6. 파이프 생성(Create Pipe)을 클릭합니다. 파이프라인 만들기(Create Pipeline) 대화상자가 열립니다.
7. 크기(Size) 상자에서 100A를 선택합니다.
8. 개수(Number) 상자에 1을 입력합니다.
9. 확인(OK)을 클릭합니다. 파이프라인 만들기(Create Pipeline) 대화상자가 닫힙니다.
10. 시작 설정(Set Start)을 클릭합니다. 시작 정의(Define Start) 대화상자가 열립니다.
11. 그래픽 창에서 ASM_DEF_CSYS를 선택합니다.
12. 확인(OK)을 클릭합니다. 시작 정의(Define Start) 대화상자가 닫힙니다.
13. 확장(Extend)을 클릭합니다. 확장(Extend) 대화상자가 열립니다.
14. z 상자에 3000을 입력하고 ENTER를 누릅니다.
15. 확인(OK)을 클릭합니다. 파이프 세그먼트가 생성됩니다.
그룹 피팅 삽입
1. 그룹 피팅(Group Fitting)을 클릭합니다. 그룹 피팅 삽입(Insert Group Fitting) 대화상자가 열립니다.
2. 그래픽 창에서 파이프 세그먼트를 선택합니다.
3. 밸브 번호(Valve number) 상자에 1을 입력합니다.
4. 을 클릭하여 새 피팅을 삽입합니다.
5. 선택 이름(Selection name) 상자에서 CHECK을 선택합니다.
6. 밸브 번호(Valve number) 상자에 2을 입력합니다.
7. 확인(OK)을 클릭합니다. 첫 번째 그룹 피팅 세트가 삽입됩니다.
8. 그룹 피팅(Group Fitting)을 클릭합니다. 그룹 피팅 삽입(Insert Group Fitting) 대화상자가 열립니다.
9. 그래픽 창에서 파이프 세그먼트를 선택합니다.
10. 피팅(Fitting)에서 을 클릭하여 브랜치 피팅을 삽입합니다.
11. 을 클릭하고 을 클릭하여 이경소켓을 삽입합니다.
12. 을 클릭하고 을 클릭하여 넥플랜지를 삽입합니다.
13. 확인(OK)을 클릭합니다. 두 번째 그룹 피팅 세트가 삽입됩니다.
그룹 피팅 삭제
1. 그룹 피팅(Group Fitting) > 그룹 삭제(Delete Group)를 클릭합니다. 그룹 피팅 삭제(Delete Group Fittings) 대화상자가 열립니다.
2. 피팅 삭제 옵션(Fitting Delete Options)에서 선택된 피팅 전용(Only Selected)을 선택합니다.
3. 그래픽 창에서 피팅을 선택합니다.
4. 그룹 피팅 삭제(Delete Group Fittings) 대화상자에서 확인(OK)을 클릭합니다. 선택한 피팅이 삭제됩니다.

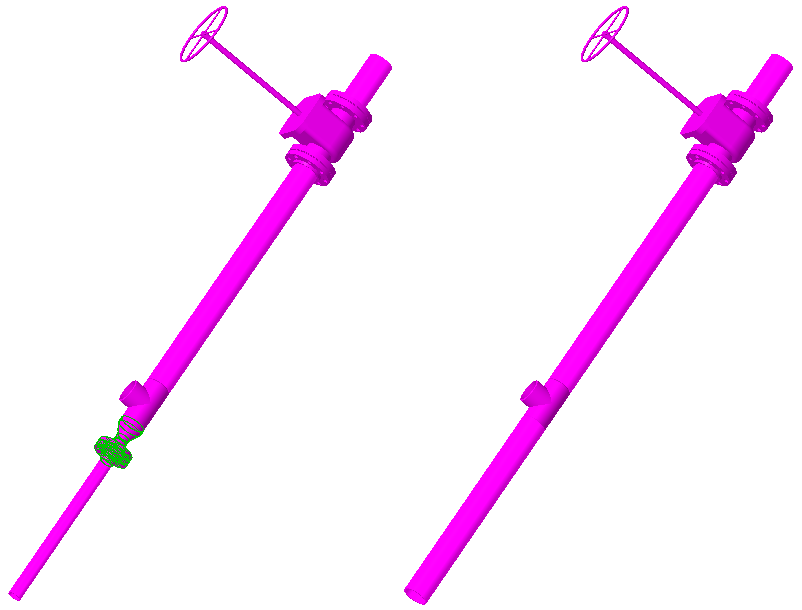

다음 이미지는 선택한 피팅을 삭제하기 전과 후의 파이프 세그먼트를 보여 줍니다.
5. 그룹 피팅(Group Fitting) > 그룹 삭제(Delete Group)를 클릭합니다. 그룹 피팅 삭제(Delete Group Fittings) 대화상자가 열립니다.
6. 피팅 삭제 옵션(Fitting Delete Options)에서 선택된 피팅 및 모든 다운스트림 피팅(Selected & All Downstream)을 선택합니다.
7. 그래픽 창에서 피팅을 선택합니다.
8. 그룹 피팅 삭제(Delete Group Fittings) 대화상자에서 확인(OK)을 클릭합니다. 선택한 피팅이 삭제됩니다.
다음 이미지는 선택한 피팅을 삭제하기 전과 후의 파이프 세그먼트를 보여 줍니다.
