フリースタイルでのドラフト整列の接続
「ドラフト整列」(Align Draft) を使用して、フリースタイル形状のエッジを外部ジオメトリ参照に定義済みのドラフト角度で整列させます。
ユーザーインタフェースの場所: > > の順にクリックします。
リリース: Creo Parametric 7.0.0.0
この機能強化に関するビデオをご覧ください。
この機能強化の利点

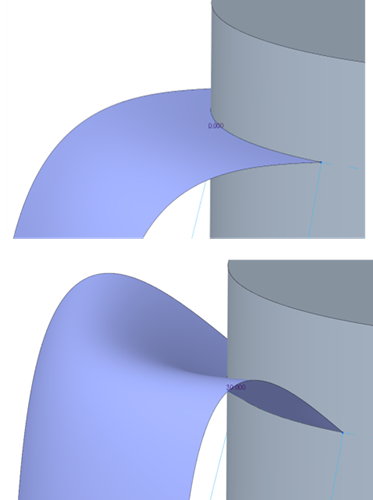

ドラフト整列の接続を使用して、片側エッジまたは両側エッジを外部参照カーブおよび抜き方向平面に特定の角度で整列させることができます。デフォルトのドラフト角度は 10 度で、角度範囲は抜き方向平面を基準に -90 ～ 90 度です。グラフィックウィンドウに、指定した角度で新しいドラフトグリフが表示されます。角度の値を簡単に変更するには、ドラフトグリフをダブルクリックして新しい値を入力します。整列したエッジが片側の場合は、角度の方向を反転させることもできます。
「ドラフト整列」(Align Draft) コマンドを使用すると、次のように操作性が向上します。
• 新しく作成されたサーフェスに対して予測された接続が提供されます。
• フリースタイルと外部ジオメトリの間の遷移制御を向上させます。
• ジェネレーティブデザインフィーチャーを使用してジオメトリを再構築する際に、ジェネレーティブデザインフィーチャーで設定された固有のドラフト角度を容易に修正できます。
追加情報
ヒント: | なし。 |
制限事項: | 既知の制限事項はありません。 |
既存の機能からの置き換え? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
