Creo Simulation Live での内部流れ

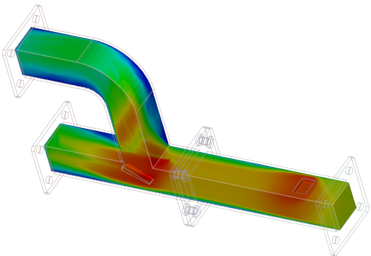

パイプまたはキャビティ内の流れをシミュレートします。

ユーザーインタフェースの場所: 「ライブシミュレーション」(Live Simulation) >

「流体ドメイン」(Fluid Domain) >

「内部ボリューム」(Internal Volume) の順にクリックします。

リリース: Creo 7.0.0.0

この機能強化に関するビデオをご覧ください。

この機能強化の利点

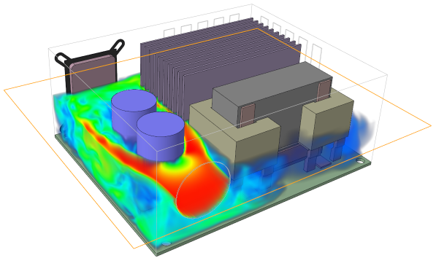

シミュレーションでパイプまたはキャビティ内の流れを考慮する必要がある場合、「内部ボリューム」(Internal Volume) を使用します。流速、入口圧力、または質量流の入力をシミュレートします。渦入口、回転ウォール、および重力の入力には、次のような追加の境界条件があります。

• 「渦入口」(Swirl Inlet) - 選択した面上で渦入口を設定します。渦入口は、2 つの成分 (境界に垂直な成分と半径速度の成分) の和として速度を指定します。

• 「回転ウォール」(Rotating Wall) - 選択した面上で回転ウォールを設定します。部品を物理的に移動することなく回転部品をシミュレートするには、この境界条件を使用します。このソルバーは「回転ウォール」(Rotating Wall) を使用して、回転を数学的に適用します。

温度状態を確認したり、境界条件を対話的に修正したり、詳細なメジャーのプローブを作成したりできます。

このシミュレーションでは、速度と圧力の結果に基づいて設計の選択肢を作成し、設計において流れが問題となる領域を特定できます。解析の実行中に、フィーチャーを簡単に編集または作成できます。

追加情報

ヒント:	なし。
制限事項:	既知の制限事項はありません。
既存の機能からの置き換え?	いいえ。
この機能に関連付けられているコンフィギュレーションオプション:	なし。
