Creo Simulation Live での流体ドメインの作成
外部または内部流体ドメインシミュレーション用に流体ボディを作成できます。
ユーザーインタフェースの場所: > の順にクリックします。
リリース: Creo 7.0.0.0
この機能強化に関するビデオをご覧ください。
この機能強化の利点

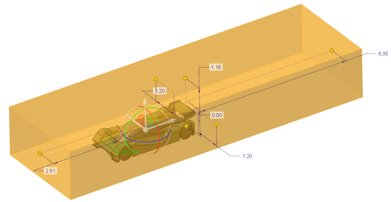

部品またはアセンブリの流体ドメインを作成できます。アセンブリの場合、参照ジオメトリを作成して、その場で参照シュリンクラップを作成します。流体ドメインを右クリックして「内部ジオメトリを除去」(Remove Internal Geometry) チェックボックスをオンにすると、内部ジオメトリが除去されます。内部または外部の流体ドメインを作成します。外部流体ドメインの場合、透明度が自動的に適用されます。
流体ドメインのシミュレーションでは、流体ボディが必要です。「流体ドメイン」(Fluid Domain) コマンドでは、内部または外部流体ドメインシミュレーション用にこの流体ボディが作成されます。
 |  |
流体ドメインを簡単に作成して、結果をプレビューし、ジオメトリが修正された場合の関連する流体ドメインの変化を確認できます。
追加情報
ヒント: | なし。 |
制限事項: | • 流体ドメインは水密ジオメトリでのみ機能します。 • アセンブリと部品で公差がほぼ同じでなければなりません。 • アセンブリの最上位の公差を部品モデルの公差と同じ程度の小さい値に修正すると、流体ドメインの作成に成功する可能性が高くなります。 |
既存の機能からの置き換え? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
