スケッチャーの「ミラー」(Mirror) ツールが強化されました。

リリース: Creo Parametric 7.0.0.0

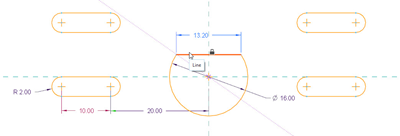

スケッチャーでの「ミラー」(Mirror) ツールの使用が簡単になり、生産性が向上しました。中心線のほかに、任意の直線スケッチエンティティを選択して、ミラーの基準となる参照を定義できます。ミラー参照として使用可能なエンティティには、水平および垂直スケッチ参照線、およびモデルエッジ、投影ジオメトリ、カーブ、標準および作図用のスケッチ線、中心線などのその他の直線ジオメトリエンティティが含まれます。デフォルトでは、ミラーの対称軸として使用されているジオメトリエンティティはロックされません。対称軸を変更するには、ドラッグするか、関連するジオメトリをドラッグします。ミラー操作中に対称軸を自動的にロックするには、コンフィギュレーションオプション sketcher_lock_symmetry_axis を yes に設定します。
