ドラフトフィーチャーが強化されました。

リリース: Creo Parametric 7.0.0.0

すでにドラフトされている設計モデルの既存のサーフェスを変更したり、新しいドラフトサーフェスを適用したりできます。これは、次のような、ドラフト角度を変更することが困難な、よくある状況に対処しています。

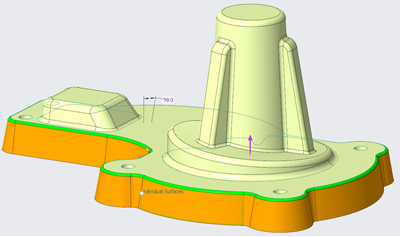

ドラフトが事前にサーフェスに適用されている場合でも、「ドラフトサーフェス」(Draft surfaces) コレクターで参照としてそれらのサーフェスを選択できます。サポートされているサーフェスタイプには、円錐やドラフトルールドサーフェスなどのドラフト解析サーフェスが含まれます。選択したヒンジを基準にした既存のドラフト角度が自動的に検出され、検出された値を持つドラフト角度寸法が表示されます。

この後、ドラフト角度寸法を新しい値に修正し、修正したドラフトまたは新規ドラフトを適用できます。この機能強化は、これまでの Creo Parametric の各リリースで導入されたラウンドと面取りの処理をサポートしています。これにより、ドラフト対象のサーフェスの境界にラウンドまたは面取りが存在するモデルにドラフトを適用できます。

選択した参照サーフェスで異なるドラフト角度が検出された場合、デフォルトの角度である 0 度がサーフェスに適用されます。新しいドラフト角度を入力すると、すべてのサーフェスが指定した同じ角度でドラフトされます。

インポートされた、すでにドラフトされているモデルでドラフトサーフェスを簡単に修正できることにより、生産性が向上します。
