Creo では、差分ジオメトリを表すボディを使用して、より効率的で柔軟な部品設計がサポートされます。

リリース: Creo Parametric 7.0.0.0

Creo では、差分ジオメトリを表すボディを使用して、より効率的で柔軟な部品設計ワークフローがサポートされます。これは、流体キャビティや水力工学的な多様体の設計などに役立ちます。一般的には設計において、キャビティや差分ジオメトリを表すソリッドボディを作成した後、ブール演算の「ボディ削除」(Body Subtract) を使用して最終的なジオメトリを作成します。設計中にキャビティをソリッドボディとして表示すると、次の操作を行う際に視覚化の柔軟性が向上します。

作図ボディの概念を使用すると、全質量計算、グローバル干渉とクリアランス、図面のリピート領域、材料レポート、およびその他の下流ワークフローから、ボディが自動的に無視されます。キャビティが流体ボリュームを表す場合は、キャビティボディを使用して、Creo Simulation Live の流体シミュレーション検討で流体ドメインを定義できます。

モデルジオメトリ全体のコンテキストで、差分ジオメトリを個別のジオメトリボディとして簡単に設計および最適化します。その結果、設計の視覚化、最適化、および設計ワークフローの全体的な操作性が向上します。

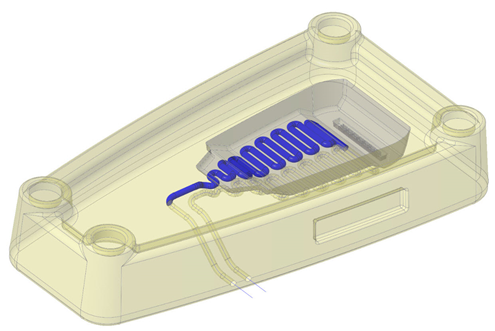

次の図に示す部品では、差分ボディを青色で示し、メインの設計ボディを黄色で示しています。差分ボディは、メインボディにキャビティを作成するために使用されます。

コンフィギュレーションオプションや制限事項など、マルチボディモデルの詳細については、ヘルプの部品モデリングおよびその他のセクションを参照してください。
