付加製造での確率格子の機能強化
ボロノイ図アルゴリズムを使用する確率格子を作成することに加え、ドロネー三角パッチアルゴリズムを使用する確率格子を作成する機能が導入されました。
ユーザーインタフェースの場所: > >
「格子」(Lattice) の順にクリックします。「セルタイプ」(Cell Type) をクリックしてから、
をクリックします。
「格子」(Lattice) の順にクリックします。「セルタイプ」(Cell Type) をクリックしてから、 をクリックします。リリース: Creo Parametric 7.0.0.0
この機能強化に関するビデオをご覧ください。
この機能強化の利点
確率格子はランダム格子であり、Creo Parametric 6.0 で導入されました。確率格子の主な用途には、医療インプラント、化学処理、濾過、吸音、衝撃吸収などがあります。確率格子の最初の実装ではボロノイ図アルゴリズムが使用されています。これは格子をバイオニック形状にする場合の一般的なアルゴリズムです。

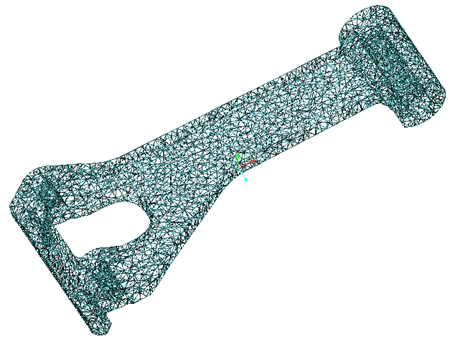

Creo Parametric 7.0.0.0 では、確率格子の柔軟性を向上させるため、ドロネー三角パッチアルゴリズムを使用できます。ドロネー三角パッチでは三角形のセットが生成されて、モデルでポリゴンとして使用されます。
ドロネー三角パッチが追加されたことで、ニーズにより適した確率構造を作成するためのツールが増えました。
追加情報
ヒント: | なし。 |
制限事項: | 既知の制限事項はありません。 |
既存の機能からの置き換え? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
