最適化に含まれているボディでブールマージを実行できるように再構築プロセスが強化されています。

ユーザーインタフェースの場所: 「ジェネレーティブデザイン」(Generative Design) > 「設計を生成」(Generate Design) の順にクリックします。

リリース: Creo Parametric 7.0.2.0

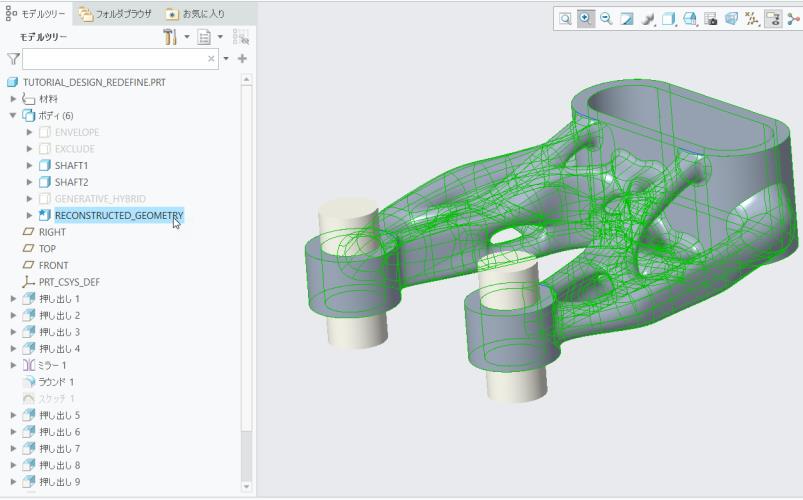

結果を生成し、再構築を活用したジオメトリを出力する際、最適化に含まれているボディのブールマージを実行するようにプロセスが強化されています。これにより、結果の境界表現を表す単一のボディが生成されます。マージされたボディには、維持されたボディと再構築されたジオメトリボディが含まれます。

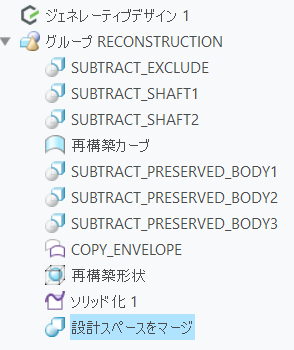

モデルツリーで「再構築」(RECONSTRUCTION) グループを展開してマージフィーチャーを表示できます。マージを除去する場合は、マージフィーチャーを削除するか抑制します。

この機能強化により、各ボディを個別に管理することなく、下流のタスクでボディを活用できます。
