モデルまたは図面の正しい構文をチェックする際の基準となる公差規格のバージョンを設定できます。

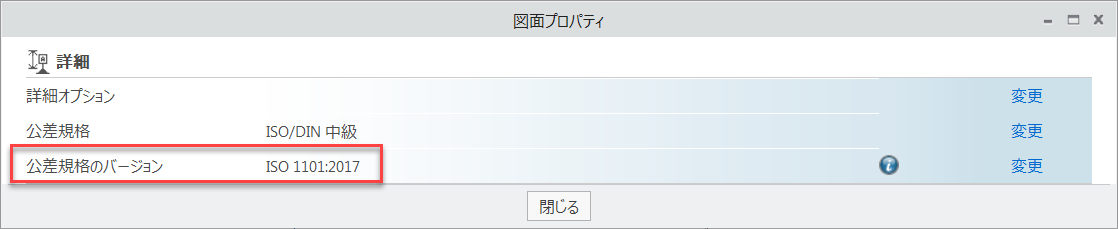

ユーザーインタフェースの場所: 「ファイル」(File) > 「準備」(Prepare) > 「図面プロパティ」(Drawing Properties) の順にクリックするか、「ファイル」(File) > 「準備」(Prepare) > 「モデル特性」(Model Properties) の順にクリックしてから「変更」(change) をクリックします。

リリース: Creo Parametric 7.0.0.0

Learning Connector のビデオをご覧ください。

モデルまたは図面で構文チェックを行う際の基準として、次のいずれかの公差規格を選択できます。

公差規格ごとに、GD&T (幾何寸法公差) の構文規則セットが異なります。公差チェックの基準を設定することで、構文への準拠をチェックする際に基準として使用する公差規格のバージョンを、ユーザーまたは CAD 管理者が柔軟に管理できます。
