図面でボディの 2 次元断面を修正して各ボディのハッチングプロパティを設定できます。

ユーザーインタフェースの場所: 「ハッチング修正」(MOD XHATCH) のメニューマネージャで、「ボディのハッチング」(X-Body) を選択します。

リリース: Creo Parametric 7.0.0.0

Learning Connector のビデオをご覧ください。

マルチボディ部品では、各ボディに異なる材料を指定するなど、各ボディに異なる断面プロパティを定義できます。「ハッチング修正」(MOD XHATCH) メニューで、断面のプロパティを修正するボディを選択します。修正するボディは、モデルツリーのボディノードから選択するか、「ハッチング修正」(MOD XHATCH) メニューの「次」(Next) と「前」(Previous) を使用してモデル内のボディを順に選択します。これによって、マルチボディを使用して設計されている部品のハッチングプロパティをより自在に制御できます。

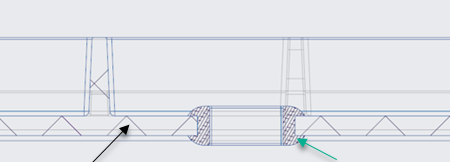

以下の図で、黒色の矢印はハウジングボディを指し、緑色の矢印はオーバーモールドボディを指しています。
