引出線アノテーションの垂直配置および正接配置のためにスナップの動作を制御します。

ユーザーインタフェースの場所:

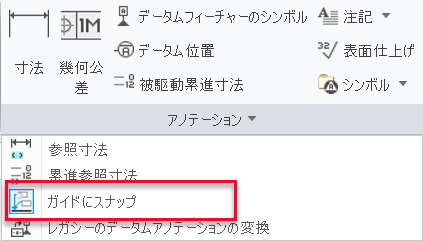

部品または図面では、「アノテーション」(Annotate) > 「アノテーション」(Annotations) > 「ガイドにスナップ」(Snap To Guides) の順にクリックします。

図面では、「テーブル」(Table) > 「バルーン」(Balloons) > 「ガイドにスナップ」(Snap To Guides) の順にクリックします。

リリース: Creo Parametric 7.0.1.0

引出線アノテーションをエッジに配置するときに、カーソル位置がスナップ角度のしきい値を超えると、垂直引出線または正接引出線が表示されます。このスナップをオフにすることで、引出線アノテーションをスナップさせずに可能なかぎり垂直配置または正接配置に近づけることができます。

これで、スナップの動作を制御し、コンフィギュレーションオプション annotation_snap_to_guide_range を使用してスナップ感度を決定することもできます。
