別のボディまたは構成部品からのハッチングのコピー
ある断面から別の断面にハッチングプロパティをコピーするには、「ハッチングをコピー」(Copy Hatch) を使用します。
ユーザーインタフェースの場所: 修正するハッチングを選択し、「ハッチング修正」(MOD XHATCH) メニューから「ハッチングをコピー」(Copy Hatch) を選択します。
リリース: Creo Parametric 7.0.0.0
この機能強化に関するビデオをご覧ください。
この機能強化の利点
これまでのリリースでは、追加された別の構成部品に同じ断面定義を作成するのは時間のかかる作業でした。Creo Parametric 7.0.0.0 以降では、異なる構成部品またはボディ間でハッチングプロパティをコピーして、これらが同じ材料でできていることなどを伝達できます。「ハッチングをコピー」(Copy Hatch) コマンドを使用することで、手動で複数の断面が同じハッチングプロパティを持つようにする必要がなくなるので、時間を節約できます。「ハッチングをコピー」(Copy Hatch) コマンドは「構成部品のハッチング」(X-Component) および「ボディのハッチング」(X-Body) で使用できます。

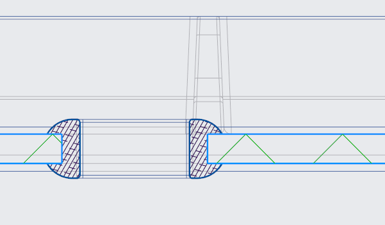

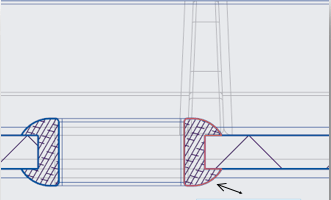

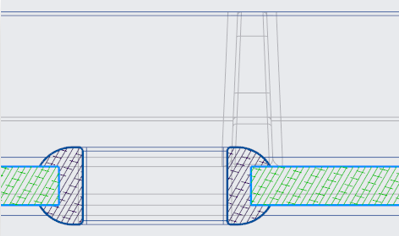

修正するハッチングを選択し、「ハッチング修正」(MOD XHATCH) メニューから「ハッチングをコピー」(Copy Hatch) を選択します。 | コピー元のボディのハッチングを選択します。図の矢印は 2 次元断面領域を指しています。 | ある断面から別の断面に 1 つのハッチングパターンが適用されます。 |
 |  |  |
追加情報
ヒント: | なし。 |
制限事項: | 既知の制限事項はありません。 |
既存の機能からの置き換え? | いいえ。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
