交差するコンターを図面内で交点から延長する長さの制御

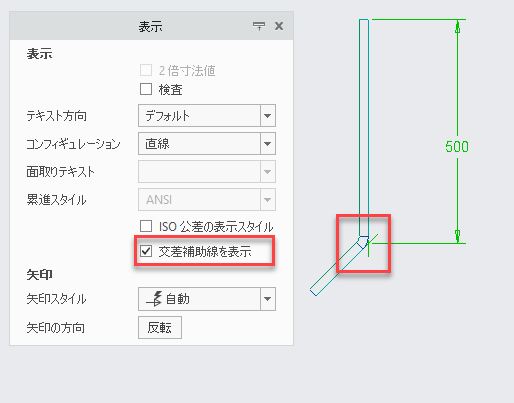

外形の交差する投影コンターを、交点を越えて延長するときのデフォルト長さを制御します。
ユーザーインタフェースの場所: 「ファイル」(File) > 「準備」(Prepare) > 「図面プロパティ」(Drawing Properties) の順にクリックし、詳細オプション intersected_lines_delta を設定します。
リリース: Creo Parametric 7.0.0.0
この機能強化の利点
外形の交差する投影コンターを、交点を越えて延長するときのデフォルトの長さを制御できます。これにより、一貫性が得られ、詳細規格に準拠します。詳細オプション intersected_lines_delta を何らかの値に設定します。デフォルトは次の詳細オプション witness_line_delta の値 witness_line_delta のデフォルト値は .125000 です。
追加情報
ヒント:
なし。
制限事項:
既知の制限事項はありません。
既存の機能からの置き換え?
いいえ。
この機能に関連付けられている詳細オプション:
このトピックで説明している詳細オプション intersected_lines_delta を参照してください。
