再構築の失敗を回避するための推奨事項

再構築の失敗を回避するための推奨事項

ジオメトリの再構築が失敗することを回避するには、以下の推奨事項を考慮してください。

• 保持ジオメトリを簡略化します。ラウンドと面取りを除去します。これらは再構築が成功した後に保持ジオメトリに追加できます。詳細については、設計スペースを参照してください。

• 保持ジオメトリ全体を開始ジオメトリボリュームの内側に配置します。保持ジオメトリは、開始ジオメトリの境界と同一平面上に配置できます。詳細については、設計スペースを参照してください。

以下の図について考えます。

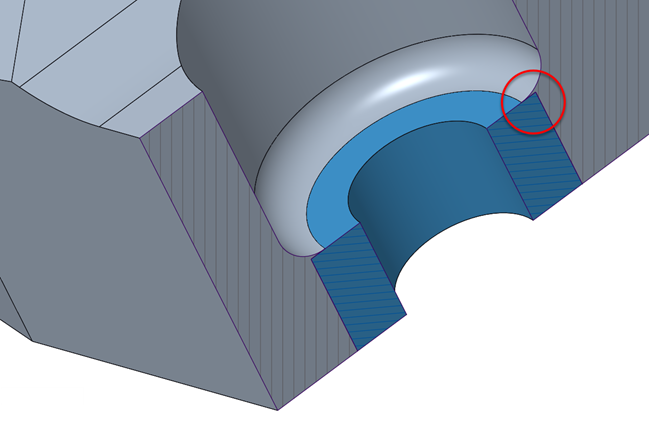

この図では、青色の円柱 (保持ジオメトリ) の上面サーフェスが灰色のフィレット (開始ジオメトリ) と一致していません。これが原因で再構築は失敗します。	この図では、青色の円柱 (保持ジオメトリ) の上面サーフェスが灰色のフィレット (開始ジオメトリ) と一致しています。この変更により、再構築の失敗を回避できます。

• モデル内の小さいフィーチャー (鋭いエッジや薄いレイヤーなど) の厚さより小さいメッシュ要素のサイズを指定します。

次の方程式について考えてみます。

<メッシュ要素の最小サイズ> X 1.75 = <最小フィーチャーの最小厚み>

メッシュ要素のサイズは、最適化設定を定義するときに「最小要素サイズ」(Min. element size) ボックスで指定した値になります。詳細については、最適化設定の定義を参照してください。

メッシュ要素のサイズの値を小さくすると、最適化の時間が長くなります。

以下の図について考えます。

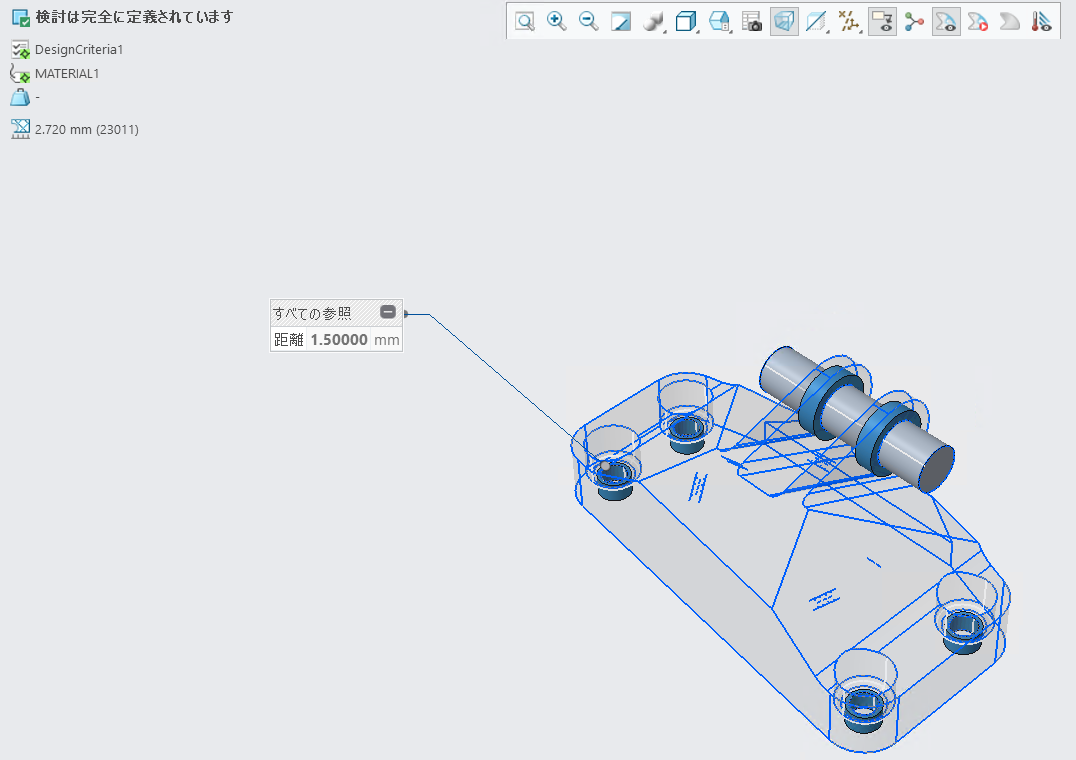

この図では、メッシュ要素のサイズ (2.720 mm) が円柱の最小厚み (1.500 mm) より大きくなっています。これが原因で再構築は失敗します。

再構築の失敗を回避するには、メッシュ要素のサイズを 0.85 mm より小さい値にしてください。

• メッシュ要素のサイズの単位を正しく指定します。これはモデルの単位と同じでなければなりません。詳細については、最適化設定の定義を参照してください。

• 再構築の

基本の「解像度レベル」(Resolution level) から開始します。再構築が成功した後、再構築の結果をより詳細にするには、

、

、または

を選択します。より詳細な結果が失敗した場合は、基本的なレベルを使用します。これはまだ使用できます。詳細については、設計の生成を参照してください。

「解像度レベル」(Resolution level) を上げると、ジオメトリの再構築にかかる時間が長くなります。

以下の図について考えます。

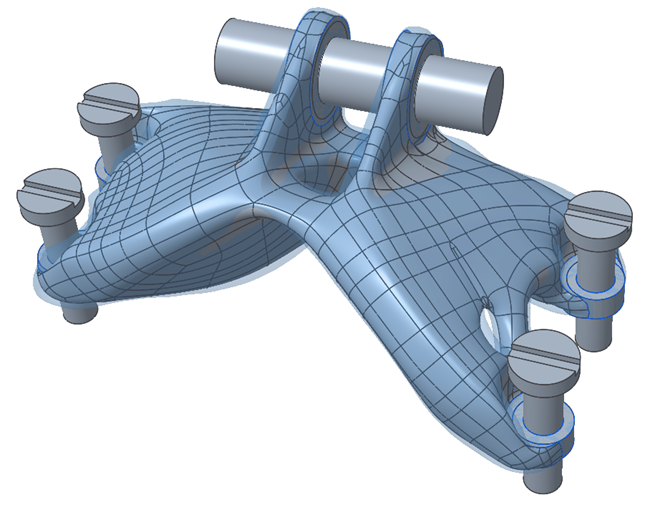

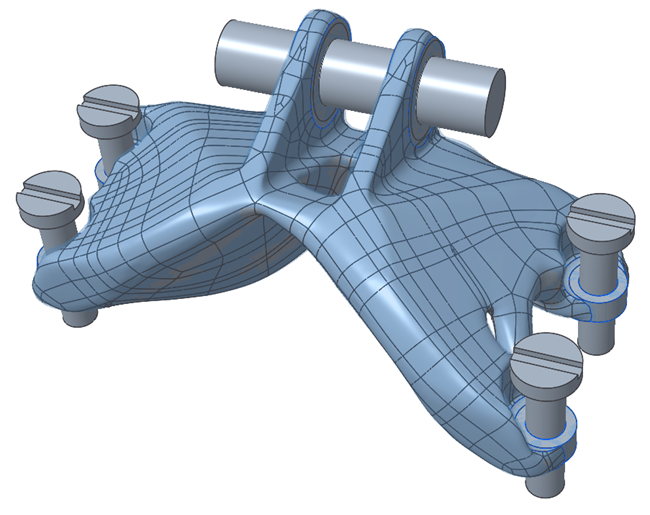

「解像度レベル」(Resolution level) を基本的なレベルに設定した場合の結果。	「解像度レベル」(Resolution level) をに設定した場合の結果。
