Allineare la connessione di allineamento sformo in Freestyle
È possibile utilizzare Allinea sformo (Align Draft) per allineare uno spigolo di una forma Freestyle a un riferimento di geometria esterna in corrispondenza di un angolo di sformo definito.
Posizione nell'interfaccia utente: fate clic su > > .
Release: Creo Parametric 7.0.0.0
Guardate un video che illustra questo miglioramento.
Qual è il vantaggio di questo miglioramento?

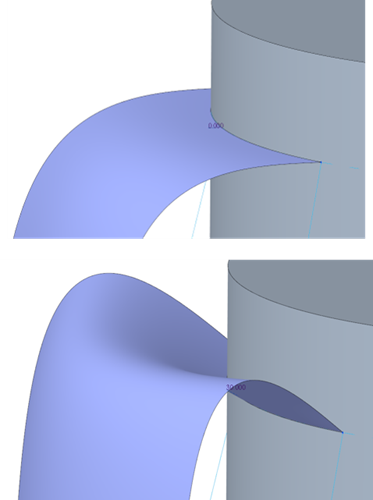

Si può utilizzare la connessione di allineamento sformo per allineare uno spigolo unilaterale o bilaterale a una curva di riferimento esterna e a un piano di direzione di trazione, a un angolo specifico. L'angolo di sformo di default è di 10 gradi e l'intervallo dell'angolo è compreso tra -90 e 90 gradi dal piano di direzione di trazione. Nell'area grafica viene visualizzato un nuovo glifo di sformo con l'angolo specificato. Per modificare facilmente il valore dell'angolo, fate doppio clic sul glifo di sformo e immettete un nuovo valore. È anche possibile invertire la direzione dell'angolo quando lo spigolo allineato è unilaterale.
Il comando Allinea sformo (Align Draft) migliora l'usabilità nei modi descritti di seguito.
• Fornisce connessioni prevedibili per le superfici appena create.
• Migliora il controllo della transizione tra Freestyle e la geometria esterna.
• Aiuta a modificare l'insieme di angoli di sformo intrinseco nella feature di progettazione generativa, durante la ricostruzione della geometria tramite una feature di progettazione generativa.
Informazioni aggiuntive
Suggerimenti | Nessuno |
Limitazioni | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzioni di configurazione associate a questa funzionalità | Nessuna |
