Linee di flusso in Creo Simulation Live
È possibile visualizzare la velocità con le linee di flusso.
Posizione nell'interfaccia utente: fate clic su > > .
Release: Creo 7.0.0.0
Guardate un video che illustra questo miglioramento.
Qual è il vantaggio di questo miglioramento?

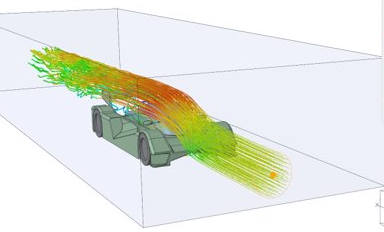

Le linee di flusso sono una famiglia di curve istantaneamente tangenti al vettore di velocità del flusso. Tali linee mostrano la direzione del percorso di un elemento fluido senza massa in qualsiasi momento. Le linee di flusso sono disponibili solo per i risultati della velocità e sono visibili durante la visualizzazione della velocità. Forniscono una definizione chiara di come il fluido scorre sopra o all'interno della geometria.
• Le Linee di flusso (Streamlines) sono disponibili solo quando il tipo di risultato è la velocità.
• Se il filtro di selezione è impostato su Oggetti fluidi (Fluid Objects), è possibile selezionare Linee di flusso (Streamlines) e modificarne le dimensioni, spostarle, aggiungerle o eliminarle.
• Le opzioni di visualizzazione per le linee di flusso sono Numero (Count), Larghezza (Width), Passi (Steps), Dimensione passo (Step Size), Lunghezza (Length) e Lunghezza code (Tail Length).
• L'ambiente cambia automaticamente in modo da migliorare la visibilità delle linee di flusso.
 |  |
Il controllo delle linee di flusso consente di identificare le aree problematiche e di ottenere una visibilità chiara della velocità. Le linee di flusso vengono aggiornate automaticamente con le modifiche alla geometria o alla condizione al limite.
Informazioni aggiuntive
Suggerimenti | • Il filtro di selezione Oggetti fluidi (Fluid Objects) è disponibile per la selezione di un oggetto fluido. • È più semplice visualizzare le linee di flusso disattivando l'opzione che mostra i risultati nella scheda. |
Limitazioni | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzioni di configurazione associate a questa funzionalità | Nessuna |
