Flusso interno in Creo Simulation Live

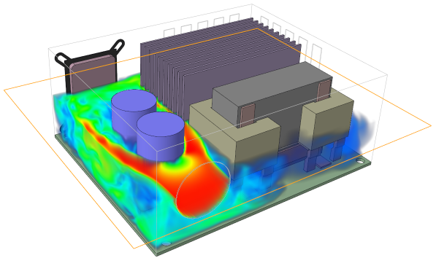

È possibile simulare il flusso all'interno di una tubazione o di una cavità.
Posizione nell'interfaccia utente: fate clic su >
Dominio fluido (Fluid Domain) >
Volume interno (Internal Volume).
Dominio fluido (Fluid Domain) > Volume interno (Internal Volume).Release: Creo 7.0.0.0
Guardate un video che illustra questo miglioramento.
Qual è il vantaggio di questo miglioramento?

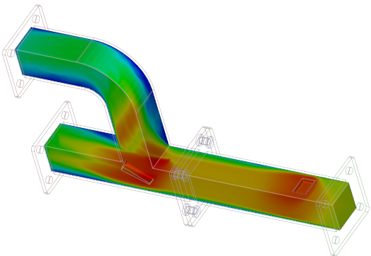

È possibile utilizzare il Volume interno (Internal Volume) quando è necessario considerare il flusso all'interno di una tubazione o di una cavità in una simulazione. Si possono simulare le velocità di flusso, le pressioni in entrata o gli input di flusso di massa. Esistono condizioni al limite aggiuntive per l'entrata a vortice, la parete rotante e l'input per la gravità.
• Entrata a vortice (Swirl Inlet) - Imposta l'entrata a vortice sulla faccia selezionata. L'entrata a vortice specifica la velocità come somma di due componenti, un componente normale al limite e un componente con una velocità radiale.
• Parete rotante (Rotating Wall) - Imposta una parete rotante sulla faccia selezionata. Utilizzate questa condizione al limite per simulare le parti rotanti senza spostarle fisicamente. Il solutore utilizza la Parete rotante (Rotating Wall) per applicare matematicamente la rotazione.
È possibile visualizzare la condizione di temperatura, modificare le condizioni al limite in modo interattivo e creare tastatori per le misure dettagliate.
Questa simulazione permette di fare scelte di progettazione in base ai risultati di velocità e pressione e di identificare le aree in cui il flusso può creare problemi alla progettazione. Quando l'analisi è in esecuzione, è possibile modificare o creare facilmente feature.
 |  |
Informazioni aggiuntive
Suggerimenti | Nessuno |
Limitazioni | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzioni di configurazione associate a questa funzionalità | Nessuna |
