Strumento Specchia nello Sketcher migliorato
Lo strumento Specchia (Mirror) nello Sketcher è migliorato.
Posizione nell'interfaccia utente: fate clic su > , selezionate le entità di sketch da specchiare e fate clic su
Specchia (Mirror).
Specchia (Mirror).Release: Creo Parametric 7.0.0.0
Guardate un video che illustra questo miglioramento.
Qual è il vantaggio di questo miglioramento?

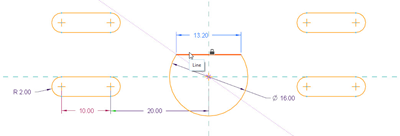

L'utilizzo dello strumento Specchia (Mirror) nello Sketcher è più semplice e produttivo. Oltre alle linee centrali, potete selezionare qualsiasi entità di sketch diritta per definire il riferimento da specchiare. Le entità valide per il riferimento di specchiatura includono le linee di riferimento di sketch orizzontale e verticale e altre entità geometriche diritte, ad esempio gli spigoli del modello, la geometria proiettata, le curve, le linee centrali e le linee di sketch standard e di costruzione. Per default, l'entità geometrica utilizzata come asse di simmetria per lo specchio non è bloccata. È possibile modificare l'asse di simmetria trascinandolo o trascinando la geometria correlata. Per bloccare automaticamente l'asse di simmetria durante l'operazione di specchiatura, impostate l'opzione di configurazione sketcher_lock_symmetry_axis su yes.
Informazioni aggiuntive
Suggerimenti | Il vincolo simmetrico supporta anche l'utilizzo di qualsiasi entità diritta come riferimento. |
Limitazioni | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzioni di configurazione associate a questa funzionalità | sketcher_lock_symmetry_axis - Blocca automaticamente l'asse di simmetria per i vincoli simmetrici nello Sketcher. • yes - Blocca l'asse di simmetria. • no - Non blocca l'asse di simmetria. Si tratta dell'impostazione di default. |
