La feature Sformo (Draft) è migliorata.

Release: Creo Parametric 7.0.0.0

Guardate il video in Learning Connector.

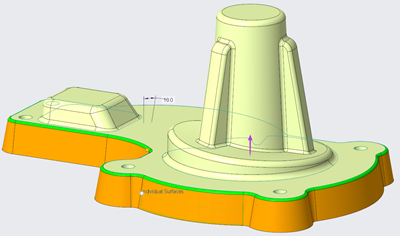

È possibile modificare facilmente le superfici di sformo esistenti o applicare nuove superfici di sformo di modelli di progetto già sformate. In questo modo si risolve la difficoltà, che si presenta di frequente, di modificare gli angoli di sformo negli elementi indicati di seguito.

È possibile selezionare le superfici come riferimenti nel raccoglitore Superfici di sformo (Draft surfaces) anche se in precedenza alle superfici è stato applicato uno sformo. I tipi di superficie supportati includono superfici analitiche di sformo come coni e superfici rigate di sformo. L'applicazione rileva automaticamente l'angolo di sformo esistente rispetto alla cerniera selezionata e fornisce la quota dell'angolo di sformo con il valore rilevato.

È quindi possibile modificare la quota dell'angolo di sformo in un nuovo valore e applicare lo sformo nuovo o modificato. Questo miglioramento supporta la gestione di arrotondamenti e smussi introdotta nelle release precedenti di Creo Parametric. In questo modo è possibile applicare sformi ai modelli che contengono arrotondamenti o smussi ai limiti delle superfici sformate.

Nei casi in cui vengono rilevati angoli di sformo diversi per le superfici di riferimento selezionate, alle superfici viene applicato un angolo di default di 0 gradi. Quando si immette un nuovo angolo di sformo, tutte le superfici vengono disegnate con lo stesso angolo specificato.

La possibilità di modificare in modo semplice le superfici di sformo, in particolare sui modelli importati già sformati, aumenta la produttività.
