Visualizzazione migliorata della finalità di progettazione nello Sketcher
Visualizzare la finalità di progettazione nello Sketcher è diventato più facile.
Posizione nell'interfaccia utente: fate clic su > , quindi selezionate il posizionamento per lo sketch per aprire la scheda Sketch.
Release: Creo Parametric 7.0.0.0
Guardate un video che illustra questo miglioramento.
Qual è il vantaggio di questo miglioramento?
La visualizzazione della finalità di progettazione all'interno dell'ambiente di sketch in Creo Parametric è migliorata. È più facile comprendere la finalità di progettazione di vincoli, quote, riferimenti e delle rispettive relazioni. Tra i miglioramenti sono inclusi i seguenti:
• Aspetto modernizzato delle icone dei vincoli:
◦ Le icone dei vincoli sono state riprogettate per semplificare il riconoscimento attraverso un contrasto migliorato. È più facile distinguere i vincoli coincidenti e di allineamento. Laddove applicabile, l'orientamento si adatta in base alla posizione della geometria correlata nello spazio 3D.
◦ Lo schema di colore dell'icona viene regolato in base all'impostazione nei colori di sistema.

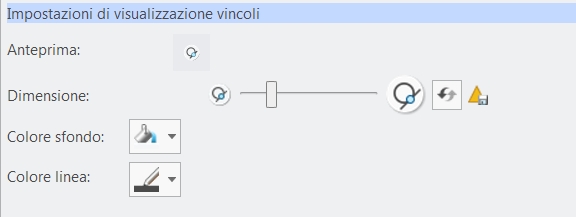

◦ Personalizzate le dimensioni dell'icona e lo sfondo e i colori di linea delle icone dei vincoli facendo clic su > > > . Le impostazioni vengono salvate nel file creo_parametric_customization.ui.

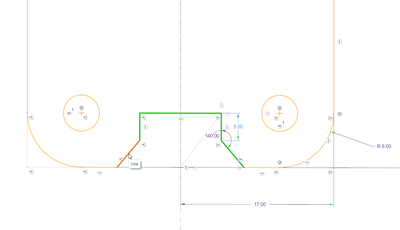

• Quando selezionate una quota o un vincolo, i riferimenti di sketch vengono evidenziati.
• L'evidenziazione delle entità di sketch è più chiara e semplifica la visualizzazione della geometria di sketch preselezionata o selezionata.
• Lo spessore di default della linea viene aumentato a 1,5. È possibile impostare lo spessore della linea con l'opzione di configurazione sketcher_line_width.
Informazioni aggiuntive
Suggerimenti | Nessuno |
Limitazioni | L'evidenziazione dei riferimenti è disponibile solo per un unico elemento selezionato, ad esempio una quota o un vincolo. |
Sostituisce la funzionalità esistente? | No |
Opzioni di configurazione associate a questa funzionalità | sketcher_line_width - Definisce lo spessore della linea utilizzato per la geometria di sketch. L'intervallo è compreso tra 1 e 3. Il valore di default è 1,5. |
