Creo supporta una progettazione di parti più efficiente e flessibile utilizzando corpi che rappresentano geometria sottrattiva.

Release: Creo Parametric 7.0.0.0

Guardate il video in Learning Connector.

Creo supporta workflow di progettazione di parti più efficienti e flessibili utilizzando corpi che rappresentano geometria sottrattiva. Ciò è utile nei casi come la progettazione di cavità fluide o di collettori idraulici. È possibile creare corpi solidi che rappresentano cavità o geometria sottrattiva in generale nel progetto e quindi utilizzare l'operazione booleana Sottrazione corpi (Body Subtract) per ottenere la geometria finale. La rappresentazione della cavità come corpo solido durante la progettazione offre maggiore flessibilità nella visualizzazione quando si eseguono le operazioni descritte di seguito.

È possibile utilizzare il concetto di corpo di costruzione per escludere automaticamente i corpi dal calcolo totale della massa, dall'interferenza e dalla distanza globale, dalle regioni di ripetizione del disegno, dal report dei materiali e da altri workflow a valle. Se la cavità rappresenta un volume fluido, è possibile utilizzare il corpo della cavità per definire il dominio fluido per gli studi di simulazione dei fluidi in Creo Simulation Live.

È possibile progettare e ottimizzare facilmente la geometria sottrattiva come corpo geometrico separato nel contesto della geometria del modello complessiva. Di conseguenza, si può beneficiare di una migliore visualizzazione del progetto, una maggiore ottimizzazione e una migliore usabilità complessiva del workflow di progettazione.

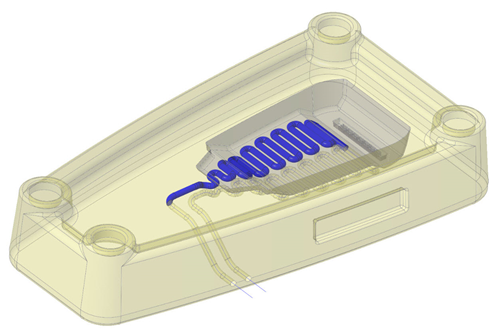

Nell'immagine di una parte riportata di seguito il corpo sottrattivo è in blu e il corpo del progetto principale è in giallo. Il corpo sottrattivo viene utilizzato per creare la cavità nel corpo principale.

Ulteriori informazioni sui modelli multicorpo, comprese le opzioni di configurazione e alcune limitazioni, sono disponibili in Modellazione delle parti e in altre sezioni dell'Help Center.
